前言

概述

本文档用于指导调试裸烧及非裸烧升级。

说明：

本文仅支持 musl 工具链arm-v01c02-linux-musleabi。本文以Hi3516CV610为例，未有特殊说明，Hi3516CV608与Hi3516CV610内容一致。

产品版本

与本文档相对应的产品版本如下。

产品名称	产品版本
Hi3516C	V608
HI3516C	V610

读者对象

本文档（本指南）主要适用于以下工程师：

技术支持工程师
软件开发工程师

修改记录

文档版本	发布日期	修改说明
00B01	2026-03-20	第1次临时版本发布

裸烧使用说明

操作准备
裸烧流程
操作过程
操作示例
操作中需要注意的问题
设置eMMC扩展CSD寄存器

操作准备

操作准备如下：

编译镜像，如表1所示；
制作升级包；
存储介质准备（FAT32格式的SD卡）。

表 1 升级所需的镜像

启动方案	镜像
非安全启动	boot_image、env、uImage(kernel)、rootfs
Non-TEE安全启动	boot_image、env、uImage(kernel)、rootfs
TEE安全启动	boot_image、env、uImage(kernel)、rootfs、tee_image

裸烧流程

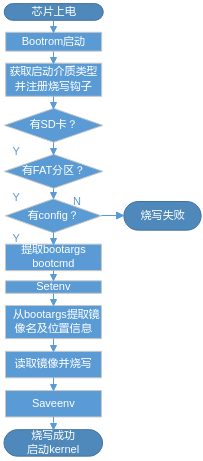

裸烧流程如图1所示。

图 1 裸烧流程图

操作过程

根据表1，安全启动或非安全启动镜像编译，具体编译方法请参考《Hi35xxVxxx 安全启动使用指南》，有如下注意事项。

eMMC启动的uboot中SDIO驱动默认是开启的，其他启动介质编译uboot镜像时，需进入SDK版本包third_party/u-boot目录中的u-boot-xxx源码目录下，使用make ARCH=arm CROSS_COMPILE=arm-v01c02-linux-musleabi- menuconfig打开下面的宏开关。

Device Drivers  --->
    MMC Host controller Support  --->
        [*] MMC/SD/SDIO card support   --->
        [*] Secure Digital Host Controller Interface support
        [*]   Support SDHCI ADMA2

    Vendor driver support  --->
        [*] SDHCI support for the Soct SD/SDIO/eMMC controller
Product  --->
    [*] auto update
        [*] auto sd update
                [*]     auto sd update is in sdio0
        [*] auto usb update
        [*] auto update adaptation

eMMC启动的单板会被限制为只能使用的sdio1作为sd卡升级端口，auto sd update is in sdio0这个宏不会显示在menuconfig下，因为sdio0已经被emmc占用了，无法使用；如果使用的是其他启动介质单板，uboot下默认使用sdio0作为sd卡升级端口；如果需要使用sdio1，则关闭下面的宏开关：

Product  --->
    [*] auto update
        [*] auto sd update
                [ ]     auto sd update is in sdio0
        [*] auto usb update
        [*] auto update adaptation

根据使用的启动方案制作升级包。

非安全启动和Non-TEE安全启动升级包制作方法

创建config文本文件，并把和镜像匹配的bootargs和bootcmd拷贝至其中，分区大小单位需要大写，格式如下：

SPI NOR Flash

setenv bootargs 'mem=96M console=ttyAMA0,115200 clk_ignore_unused root=/dev/mtdblock3 rootfstype=jffs2 rw mtdparts=sfc:512K(u-boot.bin),512K(env),4M(kernel),10M(rootfs.jffs2)';
setenv bootcmd 'sf probe 0; sf read 0x47000000 0x100000 0x400000; bootm 0x47000000'; sa

SPI NAND Flash:

setenv bootargs 'mem=96M console=ttyAMA0,115200 clk_ignore_unused root=ubi0:ubifs rootfstype=ubifs rw ubi.mtd=3 mtdparts=nand:512K(u-boot.bin),512K(env),4M(kernel),32M(rootfs.ubifs)'; sa
setenv bootcmd 'nand read 0x47000000 0x100000 0x400000; bootm 0x47000000'; sa

eMMC:

setenv bootargs 'mem=96M console=ttyAMA0,115200 clk_ignore_unused root=/dev/mmcblk0p4 rootfstype=ext4 rw rootwait blkdevparts=mmcblk0:512K(u-boot.bin),512K(env),4M(kernel),96M(rootfs.ext4)';
setenv bootcmd 'mmc read 0 0x47000000 0x800 0x2000; bootm 0x47000000'; sa

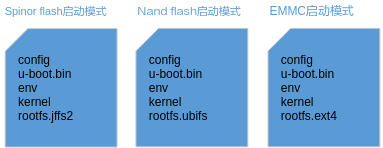

升级包参考如下：

u-boot.bin为image_map脚本生成的boot_image.bin镜像；
env为xxx_env.bin镜像；
kernel为Linux Kernel镜像；
对于非安全启动和Non-TEE安全启动，u-boot.bin为image_map脚本生成的boot_image.bin镜像。

TEE安全启动升级包制作方法

创建config文本文件，并把和镜像匹配的bootargs和bootcmd拷贝至其中，格式如下：

SPI NOR Flash

setenv bootargs 'mem=96M console=ttyAMA0,115200 clk_ignore_unused root=/dev/mtdblock3 rootfstype=jffs2 rw mtdparts=sfc:512K(u-boot.bin),512K(env),4M(kernel),10M(rootfs.jffs2),1M(tee)';
setenv bootcmd 'sf probe 0; sf read 0x47000000 0xf00000 0x100000; dcache flush; smc 0xc2fffa00 0x47000000; sf read 0x50000000 0x100000 0x400000; bootm 0x50000000'; sa

SPI NAND Flash:

setenv bootargs 'mem=96M console=ttyAMA0,115200 clk_ignore_unused root=ubi0:ubifs rootfstype=ubifs rw ubi.mtd=3 mtdparts=nand:512K(u-boot.bin),512K(env),4M(kernel),32M(rootfs.ubifs),1M(tee)'; sa
setenv bootcmd 'nand read 0x47000000 0x2500000 0x100000; dcache flush; smc 0xc2fffa00 0x47000000; nand read 0x50000000 0x100000 0x400000; bootm 0x50000000'; sa

eMMC:

setenv bootargs 'mem=96M console=ttyAMA0,115200 clk_ignore_unused root=/dev/mmcblk0p4 rootfstype=ext4 rw rootwait blkdevparts=mmcblk0:512K(u-boot.bin),512K(env),4M(kernel),96M(rootfs.ext4),1M(tee)';
setenv bootcmd 'mmc read 0 0x47000000 0x32800 0x800; dcache flush; smc 0xc2fffa00 0x47000000; mmc read 0 0x50000000 0x800 0x2000; bootm 0x50000000'; sa

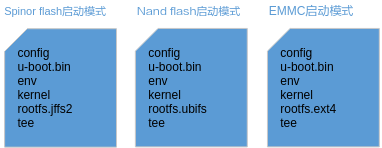

升级包参考如下：

u-boot.bin为image_map脚本生成的boot_image.bin镜像；
env为xxx_tee_env.bin镜像；
kernel为Linux Kernel镜像；
tee为image_map脚本生成的tee_image.bin镜像。

插入存放有升级包的FAT32格式的SD卡至SDIO0卡槽，按住UPDATE按键，启动单板。

进入u-boot升级流程时，松开UPDATE按键即可，例如，当出现类似操作示例打印log，即代表已进入u-boot升级流程。
说明：
- 把升级包放置在SD卡前，请先把SD卡进行格式化操作。
- 升级包里的u-boot或boot_image镜像名必须为u-boot.bin，升级包里的镜像名必须和bootargs一致，如4M(kernel)，则Linux内核镜像名应为kernel；
- 可烧写多个文件系统镜像；
- ubifs文件系统镜像的文件名中必须包含ubifs字符串，其他镜像的文件名中必须不能包含ubifs字符串。
- ext4文件系统镜像的文件名中必须包含ext4字符串，其他镜像的文件名中必须不能包含ext4字符串。

操作示例

格式化SD卡为FAT32格式；
将操作过程中制作的升级包拷贝到格式化好的SD卡中。格式化SD卡具体方法请参考《外围设备驱动操作指南》附录；

裸烧打印以及打印说明如下（以SPI NOR Flash非安全启动举例）：

//bootrom读取u-boot.bin至内存并执行
//读取升级配置文件
[0]=u-boot.bin       start=0x00000000 end=0x0007ffff size=0x00080000
[1]=env              start=0x00080000 end=0x000fffff size=0x00080000
[2]=kernel           start=0x00180000 end=0x00e7ffff size=0x00d00000
[3]=rootfs.jffs2     start=0x00e80000 end=0x0167ffff size=0x00800000
//读取并烧写u-boot.bin
spinor erase...
spinor write...
//读取并烧写env
spinor erase...
spinor write...
//读取并烧写kernel
spinor erase...
spinor write...
//读取并烧写rootfs.jffs2
spinor erase...
spinor write...
//保存环境变量
Saving Environment to SPI Flash... Erasing SPI flash...Writing to SPI flash...done
OK
//接下来将自动启动新系统

操作中需要注意的问题

SD卡必须格式化成FAT32格式；
若SD卡有多个分区时，升级包必须放在第一个分区，否则扫描不到升级包；
u-boot或boot_image镜像名称必须为u-boot.bin；
裸烧会自动保存config中的bootargs和bootcmd环境变量；
没有config文件时，仅会烧写bootrom读取的u-boot.bin镜像。

设置eMMC扩展CSD寄存器

如果用SD卡裸烧的方式烧写，u-boot会利用自带的eMMC驱动对eMMC扩展CSD寄存器进行设置，不需要额外设置。但如果使用烧录器方式进行烧写，则需要烧录器配置eMMC扩展CSD寄存器。此部分主要说明在烧录器操作界面上，需要配置 eMMC 的哪些寄存器及寄存器的值。

eMMC 器件包含有BOOT1、BOOT2和 USER DATA分区，同时支持 n_RST 管脚和下电复位。boot 从 USER DATA分区启动，所有镜像数据都烧录到 USER DATA分区，同时只支持 n_RST 管脚复位器件，因此，烧录器必须按下表配置寄存器的值，否则单板无法启动。

寄存器编号	寄存器值	说明
179	0x38	此寄存器用于配置 boot分区，默认从 USER DATA区开始配置。
177	0x2	此寄存器用于配置 eMMC 在 boot 模式下的总线宽度。用户需要根据硬件设计使用的总线宽度进行设置（0x1：4-bit 0x2：8-bit）。
167	0x1f	此寄存器用于配置 eMMC 器件的写可靠性。该寄存器需配置成 0x1f。
162	0x1	此寄存器用于配置 eMMC 器件的 n_RST 管脚是否有效。默认使用 n_RST 管脚，该寄存器必须配置成 0x1。

177寄存器配置如表1所示。

表 1 177寄存器配置说明

寄存器域

寄存器域说明

配置值

Bit[4:3]

BOOT_MODE(nonvolatile)

00：单沿 DS模式；

01：单沿 HS模式；

10：双沿boot模式；

11：保留。

0x0

Bit[2]

RESET_BOOT_BUS_CONDITIONS(nonvolatile)

0：boot之后，复位BOOT_BUS_WIDTH为x1，单沿，DS模式；

1：boot之后，保留BOOT_BUS_WIDTH。

默认值：0；

必须配置为默认值

Bit[1:0]

BOOT_BUS_WIDTH

00：x1 (单沿) or x4 (双沿)总线boot；

01：x4 (单沿/双沿)总线boot；

10：x8 (单沿/双沿)总线boot；

11：保留。

用户需要根据硬件设计使用的总线宽度进行设置：

单板4线：0x1

单板8线：0x2

说明：

必须在烧录之前完成eMMC 扩展寄存器的配置。

部分烧录器可能不支持设置扩展CSD寄存器的功能，需烧录器厂家支持。

具体的设置由于各厂家的eMMC烧录器不同而存在差异，请参考烧录器手册来配置。

操作准备

升级操作准备如下：

编译镜像，参考表1；
制作升级包；
存储介质准备（FAT32格式的SD卡或U盘）；

升级流程

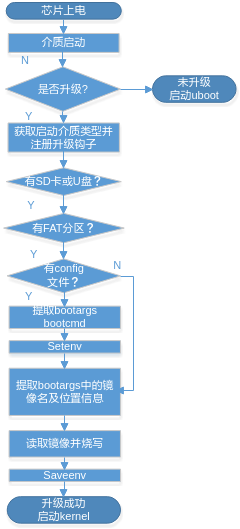

升级流程如图1所示。

图 1 升级流程图

操作过程

根据表1编译镜像，安全启动或非安全启动镜像编译，具体编译方法请参考《Hi35xxVxxx 安全启动使用指南》，有如下注意事项。

编译u-boot镜像时，需进入u-boot源码目录下，使用make ARCH=arm CROSS_COMPILE=arm-v01c02-linux-musleabi- menuconfig打开宏开关。

Device Drivers  --->
    MMC Host controller Support  --->
        [*] MMC/SD/SDIO card support   --->
        [*] Secure Digital Host Controller Interface support
        [*]   Support SDHCI ADMA2
    Vendor driver support  --->
        [*] SDHCI support for the Soct SD/SDIO/eMMC controller
Product  --->
    [*] auto update
        [*] auto sd update
                [*]     auto sd update is in sdio0
        [*] auto usb update
        [*] auto update adaptation

uboot下默认使用sdio0，如果需要使用sdio1，需要关闭下面的宏开关：

Product  --->
    [*] auto update
        [*] auto sd update
                [ ]     auto sd update is in sdio0
        [*] auto usb update
        [*] auto update adaptation

对于非裸烧场景，如果不希望使用UPDATE按键，可以屏蔽u-boot按键识别代码，修改board/vendor/hi3516cv610/hi3516cv610.c中函数is_auto_update为：

static int is_auto_update(void)  {
        writel(0x11f1, 0x10260028);
        writel(0x11e1, 0x1026002c);
        writel(0x11e1, 0x10260030);
        writel(0x12a1, 0x10260034);
        writel(0x11e1, 0x10260038);
        writel(0x11e1, 0x1026003c);
        writel(0x11e1, 0x10260040);
        writel(0x11f1, 0x10260044);
        return 1;
}

配置完成后，即u-boot启动默认会进入sd（sdio0）升级流程。

或者将函数is_auto_update为：

static int is_auto_update(void)  {
        writel(0x11f1, 0x11130038);
        writel(0x11e1, 0x1113003c);
        writel(0x11e1, 0x11130040);
        writel(0x12a1, 0x11130044);
        writel(0x11e1, 0x11130048);
        writel(0x11e1, 0x1113004c);
        writel(0x11e1, 0x11130050);
        writel(0x11f1, 0x11130054);
        return 1;
}

即u-boot启动默认会进入sd（sdio1）升级流程。

根据使用的启动方案制作升级包。

非安全启动和Non-TEE安全启动升级包制作方法。

创建config文本文件，并把和镜像匹配的bootargs和bootcmd拷贝至其中，分区大小单位（K、M）需要大写，格式如下：

SPI NOR Flash

setenv bootargs 'mem=96M console=ttyAMA0,115200 clk_ignore_unused root=/dev/mtdblock3 rootfstype=jffs2 rw mtdparts=sfc:512K(u-boot.bin),512K(env),4M(kernel),10M(rootfs.jffs2)';
setenv bootcmd 'sf probe 0; sf read 0x47000000 0x100000 0x400000; bootm 0x47000000'; sa

SPI NAND Flash

setenv bootargs 'mem=96M console=ttyAMA0,115200 clk_ignore_unused root=ubi0:ubifs rootfstype=ubifs rw ubi.mtd=3 mtdparts=nand:512K(u-boot.bin),512K(env),4M(kernel),32M(rootfs.ubifs)'; sa
setenv bootcmd 'nand read 0x47000000 0x100000 0x400000; bootm 0x47000000'; sa

eMMC

setenv bootargs 'mem=96M console=ttyAMA0,115200 clk_ignore_unused root=/dev/mmcblk0p4 rootfstype=ext4 rw rootwait blkdevparts=mmcblk0:512K(u-boot.bin),512K(env),4M(kernel),96M(rootfs.ext4)';
setenv bootcmd 'mmc read 0 0x47000000 0x800 0x2000; bootm 0x47000000'; sa

升级包参考如下：

u-boot.bin为image_map脚本生成的boot_image.bin镜像；
env为xxx_env.bin镜像
kernel为Linux Kernel镜像；
对于非安全启动和Non-TEE安全启动，u-boot.bin为image_map脚本生成的boot_image.bin镜像。

TEE安全启动升级包制作方法

创建config文本文件，并把和镜像匹配的bootargs和bootcmd拷贝至其中，格式如下：

SPI NOR Flash

setenv bootargs 'mem=96M console=ttyAMA0,115200 clk_ignore_unused root=/dev/mtdblock3 rootfstype=jffs2 rw mtdparts=sfc:512K(u-boot.bin),512K(env),4M(kernel),10M(rootfs.jffs2),1M(tee)';
setenv bootcmd 'sf probe 0; sf read 0x47000000 0xf00000 0x100000; dcache flush; smc 0xc2fffa00 0x47000000; sf read 0x50000000 0x100000 0x400000; bootm 0x50000000'; sa

SPI NAND Flash

setenv bootargs 'mem=96M console=ttyAMA0,115200 clk_ignore_unused root=ubi0:ubifs rootfstype=ubifs rw ubi.mtd=3 mtdparts=nand:512K(u-boot.bin),512K(env),4M(kernel),32M(rootfs.ubifs),1M(tee)'; sa
setenv bootcmd 'nand read 0x47000000 0x2500000 0x100000; dcache flush; smc 0xc2fffa00 0x47000000; nand read 0x50000000 0x100000 0x400000; bootm 0x50000000'; sa

eMMC

setenv bootargs 'mem=96M console=ttyAMA0,115200 clk_ignore_unused root=/dev/mmcblk0p4 rootfstype=ext4 rw rootwait blkdevparts=mmcblk0:512K(u-boot.bin),512K(env),4M(kernel),96M(rootfs.ext4),1M(tee)';
setenv bootcmd 'mmc read 0 0x47000000 0x32800 0x800; dcache flush; smc 0xc2fffa00 0x47000000; mmc read 0 0x50000000 0x800 0x2000; bootm 0x50000000'; sa

升级包参考如下：

u-boot.bin为image_map脚本生成的boot_image.bin镜像；
env为xxx_tee_env.bin镜像；
kernel为Linux Kernel镜像；
tee为image_map脚本生成的tee_image.bin镜像。

插入存放有升级包的FAT32格式的SD卡（SDIO0）或U盘，按住UPDATE按键，启动单板，升级系统。

进入u-boot升级流程时，松开UPDATE按键即可。例如：当出现类似升级示例打印log，即代表已进入u-boot升级流程。
说明：
- 把升级包放置在SD卡或U盘前，请先把SD卡或U盘进行格式化操作。
- 升级包里的u-boot或boot_image镜像名必须为u-boot.bin，升级包里的镜像名必须和bootargs一致，如4M(kernel)，则Linux内核镜像名应为kernel；
- 如果镜像文件不存在则不升级对应项；
- 支持升级多个文件系统镜像；
- 如果想继续使用u-boot中的环境变量bootargs和bootcmd，则不需要准备config文件；
- ubifs文件系统镜像的文件名中必须包含ubifs字符串，其他镜像的文件名中必须不能包含ubifs字符串。
- ext4文件系统镜像的文件名中必须包含ext4字符串，其他镜像的文件名中必须不能包含ext4字符串。

操作示例

分段升级
升级示例

分段升级

分段升级适用于低内存芯片平台，当内存较小且升级的文件系统较大时可考虑打开此选项，打开此选项时只需要使用16M大小的内存 buffer，反之升级文件将占用文件大小的内存。

操作过程如下：

打开分段升级宏(CONFIG_VENDOR_UPGRADE_BY_SEGMENT)

ARM architecture --->
    vendor_setup --->
    [*] Upgrade by segment write

打开升级开关和识别sd卡、usb所需要的宏开关，和操作过程步骤1一致。

升级示例

将u-boot镜像烧写到flash（spinor或nand）中或直接下载到内存中运行；
格式化SD卡或U盘为FAT格式；
将操作过程中制作的升级包拷贝到格式化好的SD卡或U盘中。格式化SD卡或U盘具体方法请参考《外围设备驱动操作指南》附录；
开发板上电，u-boot启动，开始自动升级。

升级打印以及打印说明如下（以SPI NOR Flash非安全启动举例）：

//读取升级配置文件
[0]=u-boot.bin       start=0x00000000 end=0x0007ffff size=0x00080000
[1]=env              start=0x00080000 end=0x000fffff size=0x00080000
[2]=kernel           start=0x00180000 end=0x00e7ffff size=0x00d00000
[3]=rootfs.jffs2     start=0x00e80000 end=0x0167ffff size=0x00800000
//读取并烧写u-boot.bin
spinor erase...
spinor write...
//读取并烧写env
spinor erase...
spinor write...
//读取并烧写kernel
spinor erase...
spinor write...
//读取并烧写rootfs.jffs2
spinor erase...
spinor write...
//保存环境变量
Saving Environment to SPI Flash... Erasing SPI flash...Writing to SPI flash...done
OK
//接下来将自动启动新系统

操作中需要注意的问题

SD卡或U盘必须格式化成FAT格式；
若SD卡或U盘有多个分区时，升级包必须放在第一个分区，否则扫描不到升级包；
升级u-boot会自动保存config中的bootargs和bootcmd环境变量。
