sample_vgs 快速入门
1. 概述与作用
sample_vgs 是 Hi3516CV610 MPP 套件中用于演示 Video Graphics Sub-system（VGS）模块能力的样例程序。
VGS 是一条独立的 2D 图形流水线，可在不占用 VPSS 与 VENC 资源的前提下完成缩放（Scale）、Cover（纯色矩形遮挡）、Corner Rect（角框标记，例如自动对焦角框）、Draw Line（在帧上画线）、Rotation（90/180/270 度旋转）、Luma（区域亮度和统计）等多种图形任务。样例从一份 1920x1080 YUV 文件读入源帧，调用 ss_mpi_vgs_begin_job、ss_mpi_vgs_end_job、ss_mpi_vgs_cancel_job 管理任务生命周期，并通过 ss_mpi_vgs_add_scale_task/cover_task/corner_rect_task/draw_line_task/rotation_task/luma_task/online_task 等接口提交具体图形作业，将处理之后的图像保存到当前工作目录，便于开发者查看效果。适用于在 Hi3516CV610 上评估 2D 图形叠加、缩放、旋转等能力的开发者入门。
2. 执行准备
在编译本样例之前，请参照Hi3516CV610环境搭建指南和快速上手指南完成编译环境的搭建。
2.1 编译
进入样例目录执行 make 即可完成编译：
编译成功之后，在当前目录下会生成一个sample_vgs的可执行文件，可以放社区支持的开发板上运行。
2.2 加载 KO 与依赖环境
ko加载脚本位于 output/mpp/ko/load_ko，有两个脚本，load3516cv610_20s和load3516cv610_20s_debug。区别为load3516cv610_20s_debug脚本会打开 logmpp_show=1（日志记录）、proc_show=1（proc信息打印），并将 mem_process_isolation 置为 0（不启用进程间mmz隔离）。
由于当前版本不支持进程间mmz隔离，因此需要在load3516cv610_20s脚本中将 mem_process_isolation 置为 0或者使用load3516cv610_20s_debug脚本，此处以load3516cv610_20s_debug脚本为例，20s内存大小为128MB，默认分配为 32MB OS、96MB MMZ，加载命令为：
可以通过-h命令查看具体用法：
./load3516cv610_20s_debug -h
Usage: ./load3516cv610_20s_debug [-option] [-sensor0~1]
options:
-i insert modules
-r remove modules
-a remove modules first, then insert modules
-sensor0~1 sensor_name config sensor type [default: hy006_3814_0011]
-mmz_start config MMZ start addr [default: 0x42000000]
-mmz_size config MMZ mem size [unit: M, default: 96M]
-ir_auto config ir_auto enable [default: 0]
-profile config sys_profile [default: 0]
-h help information
Available sensors:hy006_3814_0011 bt1120/bt656/bt601
for example: ./load3516cv610_20s_debug -i -sensor0 hy006_3814_0011 -sensor1 hy006_3814_0011 -mmz_start 0x42000000 -mmz_size 96M -ir_auto 1
如果需要调整os和mmz的大小，需要参考《内存布局调整指南》对内存大小进行调整。
如果是使用社区默认提供的镜像，这些ko已经打包到文件系统中，烧录到单板上后位于
/ko目录下，在系统启动后会自动加载这些ko。
2.3 运行时依赖文件
在运行样例前，需要提前准备：
- 指定运行时依赖的so库路径
MPP样例依赖的so库位于soc/libs/musl下，需要将该目录下的so库拷贝到开发板上（或将这些so库所在的目录挂载到开发板上），并指定运行时依赖库的环境变量，假设这些so库位于/mnt/libs/，执行如下命令：
```shell
export LD_LIBRARY_PATH=/mnt/libs/:$LD_LIBRARY_PATH
```
如果是使用社区默认提供的镜像，这些so库已经打包到文件系统中，烧录到单板上后位于
/usr/lib目录下，该目录是系统默认搜索目录，不需要执行export LD_LIBRARY_PATH命令去指定。
- 启动MPP服务
当前MPP媒体模块处于用户态，通过一个独立进程提供相关接口的调用服务，该进程位于samples/mpp/sdk_server下，执行如下命令即可生成sdk_server可执行文件：
```shell
cd samples/mpp/sdk_server && make
```
在单板上执行./sdk_server &即可启动MPP服务。
- sdk_server同样依赖
soc/libs/musl下的so库，因此也需要参照上述export LD_LIBRARY_PATH指定路径；- 如果是使用社区默认提供的镜像，sdk_server进程已经打包到文件系统中，烧录到单板上后位于
/usr/bin目录下，并在系统启动时会自动启动sdk_server。
- 样例运行时候需要的资源文件
样例固定读入一份输入文件res/1920_1080_p420.yuv。该文件约 3.0MB，格式为 1920x1080 YVU planar 420。所有 case 均从该路径读入帧，并将处理之后的图像以 vgs_sample*.yuv 写到样例运行的目录
2.4 运行样例

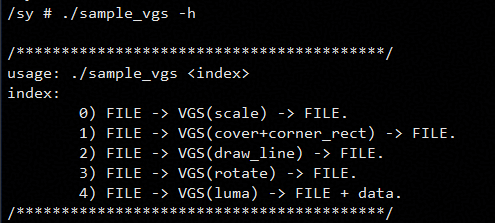

调用语法为 ./sample_vgs <index>，index 为单数字 0–4。可以执行./sample_vgs -h查看用法。
3. 支持的 Case 列表
本样例的五个 case 覆盖了 VGS 最常用的五类任务，开发者可参照实现将其组合到实际业务中。例如智能交通场景中，可先用 scale task 将 4M 缩放到 D1，再用 cover task 遮挡车牌区域，再用 draw line task 标注车道线，最后用 luma task 统计车灯亮度判断昼夜。安防对焦场景中，可用 corner_rect task 在画面四角绘制对焦框辅助用户调焦。所有 task 均支持自定义颜色、线宽、坐标，开发者可在源码中修改参数后重新编译验证。

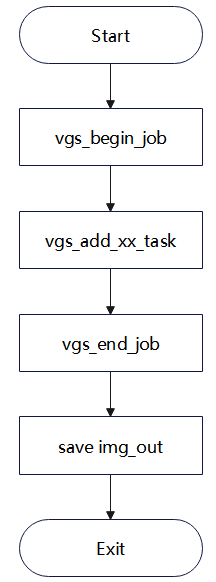

3.1 代码流程
- 初始化 sys 和 common vb，打开文件。
- 读取文件内容，获取 buffer 配置和 VB 块。
ss_mpi_vgs_begin_job启动（创建）job。ss_mpi_vgs_add_xx_task添加 1 个或多个任务。ss_mpi_vgs_end_job提交 job。sample_vgs_save_sp42_x_to_planar保存帧到文件。- 释放 sys 和 vb 资源退出。
3.2 case 0 FILE→VGS(scale)→FILE
对图像进行缩放操作，典型用途包括将图像缩小作为画中画的小图，以及降低图像分辨率以减少内存占用。该case将 1920x1080 缩放到 1280x720。该 case 是 VGS 缩放能力的最小验证路径。

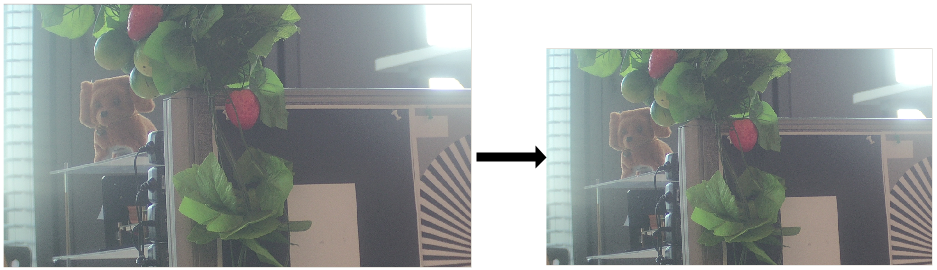

如下方效果示例图所示：
调用命令
输出文件
输出文件为 ./vgs_sample0_1280x720_p420.yuv。
控制台日志
成功结束时打印 vgs sample 0 exit normally!；
若信号异常或接口返回失败，则打印红色 program exit abnormally!。
正确性判断
输出图像应为缩小后的 1280x720 画面，整体内容与原图一致，无明显锯齿。
软件配置流程
参考代码流程，在上述代码流程的第 4 步中添加任务时用 ss_mpi_vgs_add_scale_task，重点是在 ot_vgs_task_attr vgs 任务属性结构体中对输入图像 img_in 和输出图像 img_out 的分辨率进行配置，img_in 和 img_out 是缩放时的关键参数。
注意
输入输出帧是否在同一 buffer 需由使用者判断，本 scale sample 中默认输入输出不在同一 buffer。
3.3 case 1 FILE→VGS(cover+corner_rect)→FILE
在画面上叠加一个绿色 cover 矩形（位置 200,300，尺寸 400x300）以及 5 个品红色 corner rect（角框）。该 case 演示 VGS 在单帧内并发多个不同类型任务的能力。
该case应用于在图像中打 COVER 或 CORNER_RECT。对图像某块区域进行遮挡时，向该区域叠加纯色块；重点突出画面中的区域和某个目标（例如人脸、宠物等）时，可使用空心矩形框（实线框）或角框圈出来。

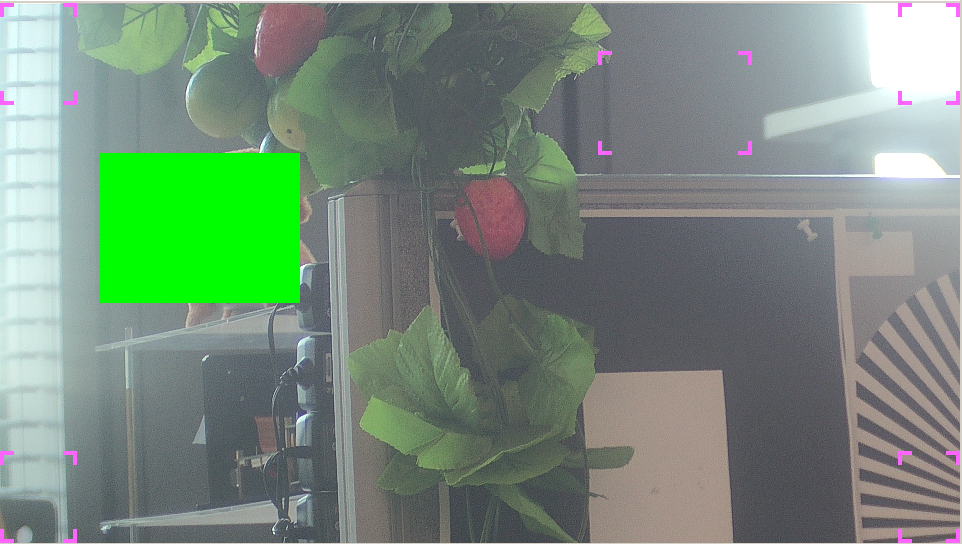

如下方效果示例图所示：
调用命令
输出文件
输出文件为 ./vgs_sample1_1920x1080_p420.yuv。
控制台日志
成功结束时打印 vgs sample 1 exit normally!；
若信号异常或接口返回失败，则打印红色 program exit abnormally!。
正确性判断
输出图像应可见绿色矩形 cover 覆盖 (200,300) 起 400x300 区域，以及 5 个品红 corner rect 位于预设坐标。
软件配置流程
参考代码流程，在上述代码流程的第 4 步中使用 sample_vgs_add_case2_task（样例内部封装）添加 ss_mpi_vgs_add_cover_task 和 ss_mpi_vgs_add_corner_rect_task。
- 在
ss_mpi_vgs_add_cover_task任务中，重点是对第 3 个参数ot_cover结构体数组指针和第 4 个参数array_size进行配置，ot_cover中包括 cover type（矩形/任意四边形）和对应属性、颜色，array_size为 cover 数目。 - 在
ss_mpi_vgs_add_corner_rect_task任务中，重点是第 3 个参数ot_corner_rect、第 4 个参数ot_corner_rect_attr、第 5 个参数array_size同样为 corner_rect 数目。ot_corner_rect包括区域和水平/垂直线长以及线宽，ot_corner_rect_attr包括角框类型（角框/实线框）和颜色。 - 在非压缩场景中，输入输出图像必须在同一 buffer 内。
3.4 case 2 FILE→VGS(draw_line)→FILE
在画面上画一条蓝色线段，起点 (50,50)、终点 (1600,900)，线宽 thick=2。该 case 适合作为运动轨迹标注或电子围栏的基础。
应用场景为在图像上叠加显示多条宽度/颜色不同的直线，根据自身需求，能够通过多次画线实现任意多边形、虚线的效果。

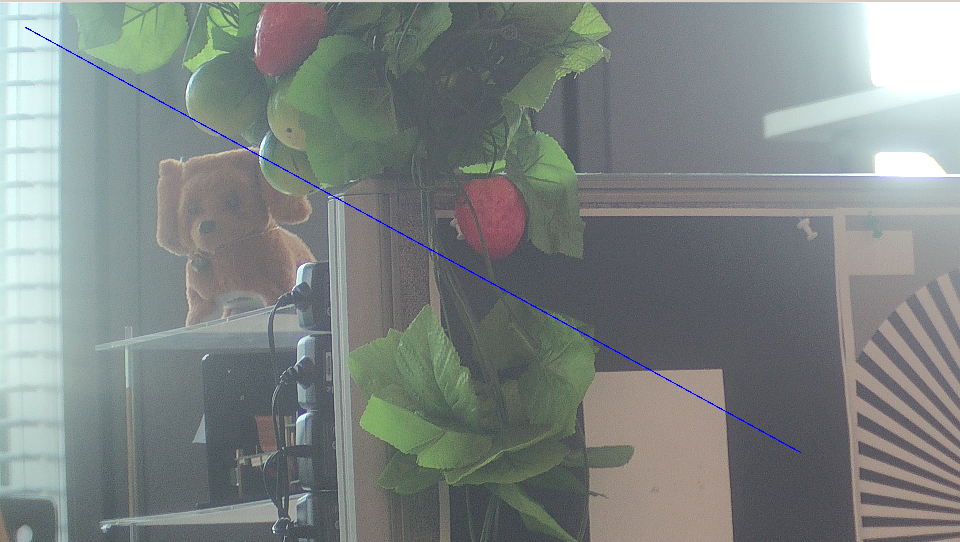

如下方效果示例图所示：
调用命令
输出文件
输出文件为 ./vgs_sample2_1920x1080_p420.yuv。
控制台日志
成功结束时打印 vgs sample 2 exit normally!；
若信号异常或接口返回失败，则打印红色 program exit abnormally!。
正确性判断
输出图像应可见从 (50,50) 到 (1600,900) 的蓝色粗线，宽度 2 像素，端点位置准确。
软件配置流程
参考代码流程，在上述代码流程的第 4 步中添加任务时使用 ss_mpi_vgs_add_draw_line_task。
- 在
ss_mpi_vgs_add_draw_line_task任务中，重点是对第 3 个参数ot_vgs_line和第 4 个参数array_size线条个数，其中ot_vgs_line中包括线段起始点和终点，以及它们的厚度和颜色。 - 在非压缩场景中，输入输出图像必须在同一 buffer 内。
3.5 case 3 FILE→VGS(rotate)→FILE
将画面旋转 90 度，输出宽高互换为 1080x1920。该 case 验证 VGS 旋转后帧尺寸变化的处理。
应用场景为对图像进行旋转操作，用于用户对操作界面进行旋转或设备旋转安装时的场景。

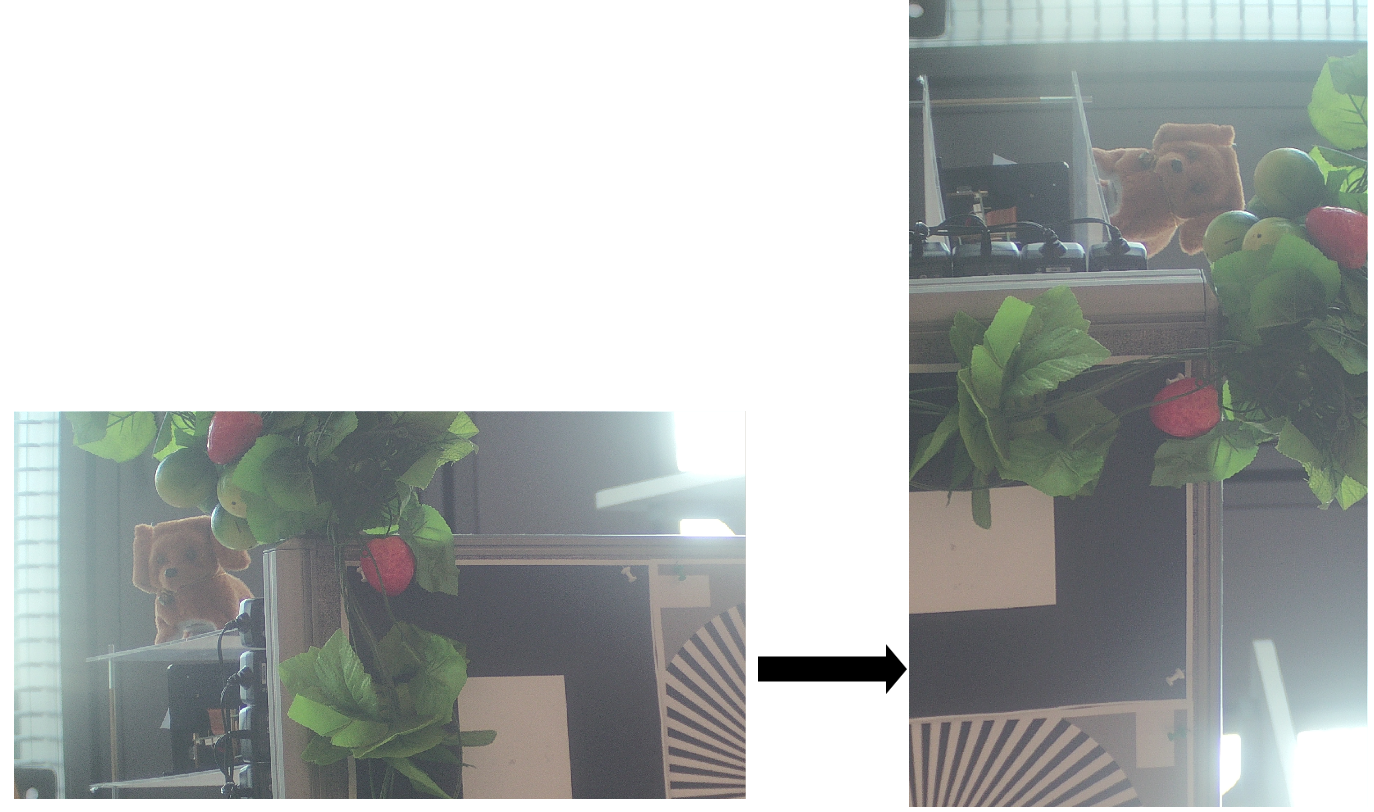

如下方效果示例图所示：
调用命令
输出文件
输出文件为 ./vgs_sample3_1080x1920_p420.yuv。
控制台日志
成功结束时打印 vgs sample 3 exit normally!；
若信号异常或接口返回失败，则打印红色 program exit abnormally!。
正确性判断
输出图像应为顺时针 90 度旋转后的 1080x1920 竖向画面，原画面左上方变为新画面顶部。
软件配置流程
参考代码流程，在上述代码流程的第 4 步中添加任务时使用 ss_mpi_vgs_add_rotation_task。
- 在
ss_mpi_vgs_add_rotation_task任务中，重点是第 3 个参数旋转角度，配置需要的旋转角度即可。 - 当旋转 90 度或 270 度时，输入输出必须为不同 buffer。
3.6 case 4 FILE→VGS(luma)→FILE + 数据
对 4 个 40x40 矩形区域做 luma 亮度统计，stdout 打印 luma_rect: N,luma_data: M；输出文件为 ./vgs_sample4_1920x1080_p420.yuv，并附带 4 行 luma 数据。该 case 适合作为自动曝光或场景检测的基础数据来源。
应用场景为计算图像指定区域亮度和，用于 OSD 反色控制。
调用命令
输出文件
输出文件为 ./vgs_sample4_1920x1080_p420.yuv。
控制台日志
成功结束时打印：
若信号异常或接口返回失败，则打印红色 program exit abnormally!。
正确性判断
输出图像与原图一致，但 stdout 4 行 luma 数据应为非零值，具体数值取决于原图对应区域的亮度分布。若原图对应区域明显偏亮（如天空），luma_data 应较大；若偏暗（如阴影），luma_data 应较小。
软件配置流程
参考代码流程，在上述代码流程的第 4 步中添加任务时使用 ss_mpi_vgs_add_luma_task。
- 在
ss_mpi_vgs_add_luma_task任务中，第 3 个参数配置需要计算亮度和的区域数组指针，第 4 个参数是亮度和区域数目，第 5 个参数是存储亮度和的数组指针。 - 亮度和任务仅检查输入帧的合法性。
