Hi35xxVxxx 调试工具使用指南

前言

概述

本文档为使用linux perf工具进行性能分析的使用指导。

读者对象

本文档（本指南）主要适用于以下工程师：

  • 技术支持工程师
  • 软件开发工程师

说明：

Hi3516CV610的工具链为arm-v01c02-linux-musleabi-。

符号约定

在本文中可能出现下列标志，它们所代表的含义如下。

符号

说明

表示如不避免则将会导致死亡或严重伤害的具有高等级风险的危害。

表示如不避免则可能导致死亡或严重伤害的具有中等级风险的危害。

表示如不避免则可能导致轻微或中度伤害的具有低等级风险的危害。

用于传递设备或环境安全警示信息。如不避免则可能会导致设备损坏、数据丢失、设备性能降低或其它不可预知的结果。

“须知”不涉及人身伤害。

对正文中重点信息的补充说明。

“说明”不是安全警示信息，不涉及人身、设备及环境伤害信息。

修改记录

文档版本

发布日期

修改说明

01

2026-07-30

第1次正式版本发布。

1.2.2、1.2.3小节涉及修改

00B02

2024-04-10

第2次临时发布。

添加Hi3516CV610的相关描述

00B01

2023-09-15

第1次临时发布。

perf工具

perf介绍

概述

perf是linux下的一款性能分析工具，能够进行函数级与指令级的热点查找。它由一个叫“performance counters”的内核子系统实现，基于事件采样原理，以性能事件为基础，支持针对处理器相关性能指标与操作系统相关性能指标的性能剖析，可用于性能瓶颈的查找与热点代码的定位。

perf不但可以分析特定应用程序的性能问题，还可以分析内核的性能问题，当然也可以同时分析应用程序和内核，从而全面理解应用程序中的性能瓶颈。

综合来看，perf工具有以下优势：

  • perf是linux kernel自带的系统性能优化工具，与linux kernel的紧密结合；
  • 工具能够对应用、内核、整个系统进行性能分析，查找性能瓶颈，发现性能问题的原因及热点代码；
  • 是一款综合性能分析工具，大到系统全局性能，小到进程、线程，甚至函数、汇编级别。

更多perf的信息参考：https://perf.wiki.kernel.org/index.php/Tutorial

perf依赖介绍

zlib

zlib是一个广泛使用的压缩库，它提供了一种高效的压缩和解压缩数据的方法。

elfutils

elfutils是一个用于操作ELF（Executable and Linkable Format）二进制文件的开源工具集，包括查找和处理GNU Linux上进程和核心文件的DWARF调试数据、符号、线程状态和堆栈跟踪。

binutils

binutils是一组用于创建、操作和转换二进制文件的工具集。它包括了一些常用的工具，如汇编器、链接器、反汇编器、目标文件复制器等等。

perf编译使用说明

本文档以Hi3519DV500芯片为例。

编译perf glibc版本及其依赖库

因直接在Linux内核tools/perf路径下编译出的perf会缺少依赖库，进而导致perf在使用时，无法解析得到函数名，只能得到地址；通过预先编译好perf的依赖库，然后在perf编译时设置好所编译好的依赖库的路径，即可解决该问题。

perf依赖源码下载
编译环境准备

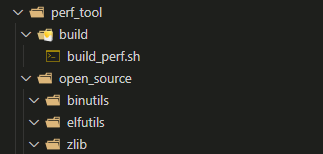

  1. 新建如图1所示目录结构，并且新建一个build_perf.sh放到perf_tool/build目录下，将下面的“脚本内容”拷贝到build_perf.sh脚本中，可复制执行以下命令。

    命令如下：

    mkdir perf_tool
cd perf_tool
mkdir build open_source
cd build
touch build_perf.sh
cd ..
cd open_source
mkdir binutils elfutils zlib

    图 1 目录

    脚本内容如下：

    #!/bin/bash

# user modify compile parameter
# cross compiler
CROSS_PERF=aarch64-v01c01-linux-gnu
# linux-5.10 kernel root directory
KERNEL_DIR=xxx/open_source/linux/linux-5.10

# color define
BLACK="\e[30;1m"
RED="\e[31;1m"
GREEN="\e[32;1m"
YELLOW="\e[33;1m"
BLUE="\e[34;1m"
PURPLE="\e[35;1m"
CYAN="\e[36;1m"
WHITE="\e[37;1m"
DONE="\033[0m"

# compile variable
set -e
test -d $KERNEL_DIR || { echo -e "$YELLOW invalid kernel dir $DONE"; exit 1; }

CUR_DIR=`pwd`
BUILD_DIR=${CUR_DIR}
ROOT_DIR=${CUR_DIR}/..
OUPUT_DIR=${BUILD_DIR}/output
OUPUT_TEMP=${OUPUT_DIR}/temp_file
OUPUT_INSTALL=${OUPUT_DIR}/board_install
OPEN_SOURCE_DIR=${ROOT_DIR}/open_source
BINUTILS_DIR=${OPEN_SOURCE_DIR}/binutils
ELFUTILS_DIR=${OPEN_SOURCE_DIR}/elfutils
ZLIB_DIR=${OPEN_SOURCE_DIR}/zlib
PERF_DIR=${KERNEL_DIR}/tools/perf

# compile function
function perf_clean()
{
    cd $OPEN_SOURCE_DIR/"$1"
    rm -rf out
    if [ -d "$2" ]; then
        cd "$2"
        make clean
    fi
    echo "clean $2"
}

function perf_distclean()
{
    cd $OPEN_SOURCE_DIR/"$1"
    rm -rf out
    rm -rf $2
    echo "distclean $2"
}

function build_zlib(){
    echo -e "$YELLOW building zlib $DONE";
    cd ${ZLIB_DIR}

    if [ ! -e "zlib-1.2.13.tar.gz" ]; then
        echo -e "$YELLOW can not find zlib-1.2.13.tar.gz, exit 1$DONE";
        exit 1
    fi

    if [ -d "out" ]; then
        echo -e "$YELLOW out is already exist, delete$DONE";
        rm -rf out
    fi
    mkdir -p out
    ZLIB_OUTDIR=${ZLIB_DIR}/out

    if [ ! -d "zlib-1.2.13" ]; then
        tar xf zlib-1.2.13.tar.gz
    fi

    cd zlib-1.2.13
    ZLIB_CROSS_CFLAGS="-fstack-protector-strong -fPIC";
    ZLIB_CROSS_LDFLAGS="-Wl,-z,relro -Wl,-z,now -Wl,-z,noexecstack";

    CC=${CROSS_PERF}-gcc CFLAGS=${ZLIB_CROSS_CFLAGS} \
  LDFLAGS=${ZLIB_CROSS_LDFLAGS} \
    ./configure --prefix=${ZLIB_OUTDIR};
    make -j;
    make install;

    mkdir -p ${OUPUT_TEMP}
    cp -rf ${ZLIB_OUTDIR}/* ${OUPUT_TEMP}/
}

function build_binutils(){
    echo -e "$YELLOW building binutils $DONE";
    cd ${BINUTILS_DIR}

    if [ ! -e "binutils-2.38.tar.gz" ]; then
        echo -e "$YELLOW can not find binutils-2.38.tar.gz, exit 1$DONE";
        exit 1
    fi

    if [ -d "out" ]; then
        echo -e "$YELLOW out is already exist, delete$DONE";
        rm -rf out
    fi
    mkdir -p out
    BINUTILS_OUTDIR=${BINUTILS_DIR}/out

    if [ ! -d "binutils-2.38" ]; then
        tar xf binutils-2.38.tar.gz
    fi

    cd binutils-2.38

    CFLAGS="-fstack-protector-strong -fPIC" \
    ./configure --host=${CROSS_PERF} --disable-gdb --disable-gdbserver \
    --disable-libdecnumber --disable-readline --disable-sim \
  --enable-install-libbfd --enable-install-libiberty --enable-shared
    make -j;
    make DESTDIR=${BINUTILS_OUTDIR} install;

    cp -rf ${BINUTILS_OUTDIR}/usr/local/* ${OUPUT_TEMP}/

}

function build_elfutils(){
    echo -e "$YELLOW building elfutils $DONE";
    cd ${ELFUTILS_DIR}

    if [ ! -e "elfutils-0.188.tar.bz2" ]; then
        echo -e "$YELLOW can not find elfutils-0.188.tar.bz2, exit 1$DONE";
        exit 1
    fi

    if [ -d "out" ]; then
        echo -e "$YELLOW out is already exist, delete$DONE";
        rm -rf out
    fi
    mkdir -p out
    ELFUTILS_OUTDIR=${ELFUTILS_DIR}/out

    if [ ! -d "elfutils-0.188" ]; then
        tar xjf elfutils-0.188.tar.bz2
    fi

    cd elfutils-0.188

    ELFUTILS_CROSS=${CROSS_PERF};
    ELFUTILS_CROSS_CFLAGS="-fstack-protector-strong \
  -fPIC -I${OUPUT_TEMP}/include";
    ELFUTILS_CROSS_LDFLAGS="-Wl,-z,relro -Wl,-z,now \
  -Wl,-z,noexecstack -L${OUPUT_TEMP}/lib -lz";

    CFLAGS="${ELFUTILS_CROSS_CFLAGS}" LDFLAGS="${ELFUTILS_CROSS_LDFLAGS}" \
    ./configure --host=${ELFUTILS_CROSS} --prefix=${ELFUTILS_OUTDIR} \
  --with-zlib --without-bzlib --without-lzma \
    --disable-silent-rules --disable-dependency-tracking \
  --disable-debuginfod --disable-libdebuginfod --enable-nls;
    make -j;
    make install;

    cp -rf ${ELFUTILS_OUTDIR}/* ${OUPUT_TEMP}/
}

function build_perf(){
    cd ${PERF_DIR}
    sed -i "s/CORE_CFLAGS += -Wall/CORE_CFLAGS += -w/g" Makefile.config
    make ARCH=arm64 CROSS_COMPILE=${CROSS_PERF}- clean
    make ARCH=arm64 CROSS_COMPILE=${CROSS_PERF}- \
    EXTRA_CFLAGS="-Wno-deprecated-declarations -I${OUPUT_TEMP}/include \
  -I${OUPUT_TEMP}/include/elfutils" \
    LDFLAGS+="-L${OUPUT_TEMP}/lib -lz -lelf -lbfd"
}

function generate_install(){
    rm -rf ${OUPUT_INSTALL}
    mkdir -p ${OUPUT_INSTALL}/bin/
    mkdir -p ${OUPUT_INSTALL}/lib/
    cp -f ${OUPUT_TEMP}/bin/objdump ${OUPUT_INSTALL}/bin
    cp -f ${PERF_DIR}/perf ${OUPUT_INSTALL}/bin
    cp -f ${OUPUT_TEMP}/lib/libz.so* ${OUPUT_INSTALL}/lib
    cp -f ${OUPUT_TEMP}/lib/libelf*so* ${OUPUT_INSTALL}/lib
    cp -f ${OUPUT_TEMP}/lib/libdw*so* ${OUPUT_INSTALL}/lib
    cp -f ${OUPUT_TEMP}/lib/libbfd*.so ${OUPUT_INSTALL}/lib
    cp -f ${OUPUT_TEMP}/lib/libopcodes*.so ${OUPUT_INSTALL}/lib
    cp -f ${OUPUT_TEMP}/lib/libctf.so* ${OUPUT_INSTALL}/lib
    tree ${OUPUT_INSTALL}
}

# compile paremeter
if [ ! -n "$1" ] || [ "$1" == "-h" ] || [ "$#" -gt "1" ]; then
    echo -e "${YELLOW}./build_perf.sh all       :build perf for linux-5.10${DONE}";
    echo -e "${YELLOW}./build_perf.sh clean     :build clean${DONE}";
    echo -e "${YELLOW}./build_perf.sh distclean :build distclean${DONE}";
    exit 0
fi

if [ "$1" == "clean" ]; then
    # clean perf dependence
    perf_clean "binutils" "binutils-2.38"
    perf_clean "elfutils" "elfutils-0.188"
    perf_clean "zlib" "zlib-1.2.13"
    # clean output
    rm -rf ${OUPUT_DIR}
    # clean sdk
    cd ${PERF_DIR}
    make clean;
fi

if [ "$1" == "distclean" ]; then
    # distclean perf dependence
    perf_distclean "binutils" "binutils-2.38"
    perf_distclean "elfutils" "elfutils-0.188"
    perf_distclean "zlib" "zlib-1.2.13"
    # clean output
    rm -rf ${OUPUT_DIR}
    # distclean sdk
    cd ${PERF_DIR}
    make clean;
fi

if [ "$1" == "all" ]; then
    build_zlib;
    build_binutils;
    build_elfutils;
    build_perf;
    generate_install;
fi

  2. 将perf依赖源码下载下载的perf依赖源码，放入图1的perf_tool目录下。

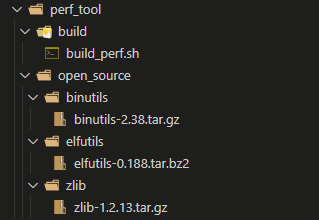

    图 2 目录

源码编译

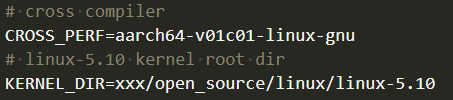

  1. 进入perf_tool/build/的目录：修改脚本build_perf.sh中两个参数为当前环境对应值，如图1所示。

    图 1 脚本

  2. 然后给脚本添加执行权限：chmod +x build_perf.sh

  3. 参考以下步骤进行编译，查看帮助：./build_perf.sh -h。

  4. 每次编译前建议先清理文件

    • 清理文件：./build_perf.sh clean
    • 深度清理文件：./build_perf.sh distclean

  5. 整体编译：./build_perf.sh all

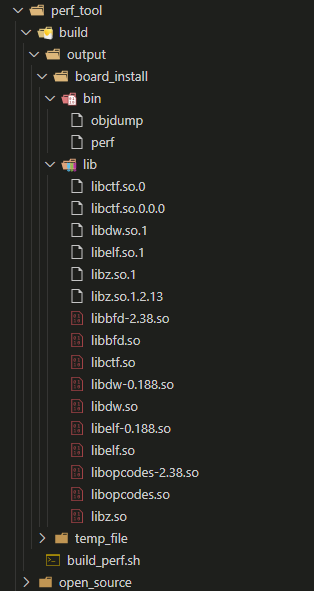

    执行整体编译后，会在perf_tool/build/output/board_install下生成perf工具及其依赖库，如下图。

编译perf musl版本

编译环境准备
  1. 将perf依赖源码下载下载的perf依赖源码，放在新建perf目录下。

  2. 新建一个build_musl_perf.sh放到perf_tool/build目录下，将下面的“脚本内容”拷贝到build_musl_perf.sh脚本中。

    #!/bin/bash
# user modify compile parameter
# cross compiler
CROSS_PERF=aarch64-v01c01-linux-musl
# linux-5.10 kernel root directory
KERNEL_DIR=XXX/open_source/linux/linux-5.10.y
# perf dependency source directory
DEPS_DIR=XXX/open_source/linux/perf
# color define
YELLOW="\e[33;1m"
GREEN="\e[32;1m"
DONE="\033[0m"
# compile variable
set -e
test -d $KERNEL_DIR || { echo -e "$YELLOW invalid kernel dir $DONE"; exit 1; }
CUR_DIR=`pwd`
OUPUT_DIR=${CUR_DIR}/output
TOOLCHAIN_BASE=XXX/aarch64-v01c01-linux-musl-gcc
CROSS=${TOOLCHAIN_BASE}/bin/${CROSS_PERF}-
SYSROOT=${TOOLCHAIN_BASE}/target
BUILD_DIR=${CUR_DIR}/build_deps
PREFIX=${CUR_DIR}/deps_install
PERF_DIR=${KERNEL_DIR}/tools/perf

export PATH=${TOOLCHAIN_BASE}/bin:$PATH

function build_zlib(){
echo -e "$GREEN ====== [1/3] building zlib ====== $DONE";
mkdir -p $BUILD_DIR $PREFIX
if [ ! -d "$BUILD_DIR/zlib-1.2.13" ]; then
tar xzf $DEPS_DIR/zlib-1.2.13.tar.gz -C $BUILD_DIR
fi
cd $BUILD_DIR/zlib-1.2.13
CC="${CROSS}gcc -Wno-error" AR=${CROSS}ar RANLIB=${CROSS}ranlib \
CFLAGS="--sysroot=$SYSROOT -fPIC " \
./configure --prefix=$PREFIX --static
make -j$(nproc) CC=${CROSS}gcc AR=${CROSS}ar RANLIB=${CROSS}ranlib \
CFLAGS="--sysroot=$SYSROOT -fPIC  -Wno-error"
make install
echo -e "$GREEN ====== zlib done ====== $DONE"
}

function build_elfutils(){
echo -e "$GREEN ====== [2/3] building elfutils ====== $DONE";
if [ ! -d "$BUILD_DIR/elfutils-0.188" ]; then
tar xjf $DEPS_DIR/elfutils-0.188.tar.bz2 -C $BUILD_DIR
fi
cd $BUILD_DIR/elfutils-0.188
CC=${CROSS}gcc CXX=${CROSS}g++ AR=${CROSS}ar RANLIB=${CROSS}ranlib \
CFLAGS="--sysroot=$SYSROOT -I$PREFIX/include -fPIC  -Wno-error" \
LDFLAGS="--sysroot=$SYSROOT -L$PREFIX/lib -L$SYSROOT/usr/lib" \
LIBS="-lobstack -largp -lfts" \
ac_cv_search__obstack_free="-lobstack" \
ac_cv_search_fts_close="-lfts" \
ac_cv_search_argp_parse="-largp" \
./configure --prefix=$PREFIX --host=$CROSS_PERF \
--disable-nls --disable-debuginfod --disable-libdebuginfod \
--with-zlib --without-bzlib --without-lzma --without-zstd
make -j$(nproc) CC=${CROSS}gcc CXX=${CROSS}g++ AR=${CROSS}ar RANLIB=${CROSS}ranlib \
CFLAGS="--sysroot=$SYSROOT -I$PREFIX/include -fPIC  -Wno-error" \
LDFLAGS="--sysroot=$SYSROOT -L$PREFIX/lib -L$SYSROOT/usr/lib" \
LIBS="-lobstack -largp -lfts" || true

mkdir -p $PREFIX/include/elfutils $PREFIX/lib
cp libelf/libelf.a libdw/libdw.a libdwfl/libdwfl.a libdwelf/libdwelf.a \
libebl/libebl.a backends/libebl_backends.a $PREFIX/lib/
cp libelf/elf.h libelf/gelf.h libelf/libelf.h libelf/nlist.h $PREFIX/include/
cp libdw/dwarf.h libdw/libdw.h libdw/known-dwarf.h $PREFIX/include/
cp libdwfl/libdwfl.h libdwelf/libdwelf.h libebl/libebl.h $PREFIX/include/
echo -e "$GREEN ====== elfutils done ====== $DONE"
}

function build_perf(){
echo -e "$GREEN ====== [3/3] building perf ====== $DONE";
cd ${KERNEL_DIR}
make -C tools/perf \
ARCH=arm64 CROSS_COMPILE=${CROSS_PERF}- \
CC=${CROSS_PERF}-gcc CXX=${CROSS_PERF}-g++ \
EXTRA_CFLAGS="--sysroot=$SYSROOT -I$PREFIX/include -I$SYSROOT/usr/include -L$PREFIX/lib -L$SYSROOT/usr/lib" \
EXTRA_LDFLAGS="--sysroot=$SYSROOT -L$PREFIX/lib -L$SYSROOT/usr/lib" \
LIBDW_DIR=$PREFIX WERROR=0 \
NO_LIBUNWIND=1 NO_LIBPYTHON=1 NO_LIBPERL=1 NO_SLANG=1 NO_GTK2=1 \
NO_LIBNUMA=1 NO_LIBAUDIT=1 NO_LIBBPF=1 NO_JVMTI=1 NO_LIBCRYPTO=1 \
NO_LIBBABELTRACE=1 NO_LIBCAP=1 NO_CORESIGHT=1
echo -e "$GREEN ====== perf done ====== $DONE"
}

function generate_install(){
rm -rf ${OUPUT_DIR}
mkdir -p ${OUPUT_DIR}/bin
cp -f ${PERF_DIR}/perf ${OUPUT_DIR}/bin
${CROSS_PERF}-strip -s ${OUPUT_DIR}/bin/perf
echo -e "$GREEN ====== output ====== $DONE"
tree ${OUPUT_DIR} || ls -lR ${OUPUT_DIR}
}

# compile parameter
if [ ! -n "$1" ] || [ "$1" == "-h" ] || [ "$#" -gt "1" ]; then
echo -e "${YELLOW}./build_musl_perf.sh all       : build perf for linux-5.10 (musl)${DONE}";
echo -e "${YELLOW}./build_musl_perf.sh clean     : build clean${DONE}";
echo -e "${YELLOW}./build_musl_perf.sh distclean : build distclean${DONE}";
exit 0
fi

if [ "$1" == "clean" ]; then
rm -rf $BUILD_DIR $PREFIX
rm -rf ${OUPUT_DIR}
cd ${PERF_DIR}
make clean;
fi

if [ "$1" == "distclean" ]; then
rm -rf $BUILD_DIR $PREFIX
rm -rf ${OUPUT_DIR}
cd ${PERF_DIR}
make clean;
fi

if [ "$1" == "all" ]; then
build_zlib;
build_elfutils;
build_perf;
generate_install;
fi

  3. 进入perf_tool/build/的目录：修改脚本build_musl_perf.sh中四个参数为当前环境对应值

    CROSS_PERF=arm-v01c02-linux-musleabi

    KERNEL_DIR=xxx/open_source/linux/linux-5.10.y

    DEPS_DIR=xxx/open_source/linux/perf

    TOOLCHAIN_BASE=xxx/arm-v01c02-linux-musleabi-gcc

源码编译

  1. 给脚本添加执行权限

    chmod +x build_musl_perf.sh

  2. 查看帮助

    ./build_musl_perf.sh -h

  3. 清理（建议每次编译前执行）

    ./build_musl_perf.sh clean

  4. 一键编译

    ./build_musl_perf.sh all

  5. 执行整体编译后，会在perf_tool/output/bin下生成perf工具

打开perf配置选项，重编linux内核

使用perf工具时需要打开linux内核相关的perf配置选项。其步骤如下：

  1. 进入linux-5.10内核源码目录后，执行：

    make ARCH=arm64 CROSS_COMPILE=aarch64-v01c01-linux-musl- menuconfig

    注：当使用gnu工具链时，需将musl替换成gnu。

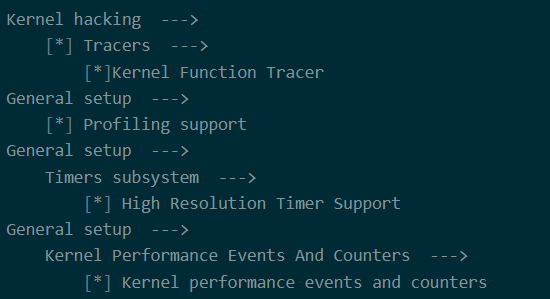

  2. 开启以下四个内核配置选项

  3. 参考SDK版本包中bsp/readme_cn.txt 内核编译步骤进行编译；

  4. 生成的内核镜像即为支持perf的linux内核镜像，烧写到单板，然后配合编译perf glibc版本及其依赖库章节编译的perf工具及其依赖库，即可使用。

    注：内核配置进行更改后，若业务代码存在ko，则需要根据打开了perf配置的内核对其进行重编ko。

perf使用说明

perf使用准备

  1. 将打开perf配置选项，重编linux内核编译生成的内核镜像烧写到单板。参考SDK版本包镜像烧写方式。

    注：由于开了perf后，内核镜像会变大，uboot可能无法正常启动内核，因此，需要根据当前大小情况修改uboot的bootargs和bootcmd，以确保内核能正常起来。

  2. 重启单板，mount当前perf_tool/output/bin文件夹所在服务器。

  3. mount完成后，将perf_tool/output/bin导出到单板的PATH，lib导出到单板的LD_LIBRARY_PATH环境变量中，即可执行perf命令，参考perf使用方式章节。

    export PATH="xxx/bin:$PATH"

    注意：

    • 替换xxx路径，为当前实际路径
    • xxx/bin目录下的可执行文件，需要添加执行权限：chmod +x -R xxx/bin/*
perf使用方式
常用命令

  • perf top

    实时显示系统/进程的性能统计信息

  • perf list

    查看支持的性能事件

  • perf --help

    查看帮助

生成火焰图

  1. 采集数据：

    perf record -a -F 99 -g sleep 20

    参数解释：

    • -a：采集所有cpu信息
    • -F 99 ：1秒钟进行采集99次
    • -g：收集调用栈
    • sleep 20:采集时间为20秒

  2. 解析数据：

    perf script -i perf.data > out.unfold

  3. 服务器下载FlameGraph：

    git clone https://github.com/brendangregg/FlameGraph.git

  4. 将out.unfold拷贝到服务器下载的FlameGraph目录下

  5. 在服务器上执行折叠符号：

    ./stackcollapse-perf.pl out.unfold | ./flamegraph.pl > out.svg

采集热点汇编指令

  • 采集数据：

    perf record -e cache-misses -t tid

    参数解释：

    -e cache-misses：指定cache-misses事件

    -t tid：指定采集线程的tid

  • 得到函数热点：

    perf report > out_fun.txt

  • 得到汇编指令热点：

    perf annotate xxxFunc > out_annotate.txt

    注：

    1. xxxFunc：需要分析的函数符号

    2. 汇编指令无对应C语言函数符号时，可以通过以下方式解决：

      1. 编译选项加-g

      2. 使用相应工具链的objdump，查看相应.o文件的函数汇编对应关系，如：

        aarch64-v01c01-linux-gnu-objdump -d -l xxx/xxx.o > test1

      注：当使用musl工具链时，需将gnu替换成musl。

注意事项

perf注意事项

  • 编译perf相关依赖时，需要保证编译环境能正常编译出linux-5.10内核；
  • 本文档仅支持linux-5.10内核版本。

FIQ工具

注意：

Hi3516CV610 不支持 FIQ 调试工具。

FIQ是一个调试工具，可以在操作系统卡死的时候触发一个FIQ，在操作系统异常发生时，将异常现场的寄存器信息，以及操作系统的调用堆栈打印出来；具体使用方法和注意事项详见SDK版本包smp/a55_linux/source/bsp/components/nmi_glue/readme_cn.txt。
