spi_lcd 快速入门

1. 概述与作用

本样例演示 Hi3516CV610 通过 SPI 接口把视频流送到外接 SPI LCD 屏上显示的完整流程，覆盖两条典型数据通路：

case 0 ：sensor输入，走 sensor→VI→VPSS→IVE→SPI LCD 的实时采集链路

case 1 ：灌码流输入，走 H.265 文件→FFmpeg→VDEC→SPI LCD 的解码回放链路

两条链路最终都通过 ot_spi_dma_transfer.ko 提供的 SPI DMA 通道把 RGB565 像素送到 LCD 屏，并通过 TE（Tear-Effect）信号做帧同步，避免撕裂。

此样例需要参考《Hi3516CV610 硬件设计用户指南（QFN）》搭建硬件环境，lcd屏幕管脚与单板连接管脚对应关系如表1所示：

表 1 硬件环境搭建适配

PIN	LCD模组端	接主板
1	VDD-2.8V	主板连接Sensor板后，接到Sensor板2.8V
2	GND	GND
3	RST	GPIO6_5，复用为GPIO，RST信号接到R814
4	CS	GPIO7_0，复用为SPI0_CSN，下件R802和R803、R848
5	GND	GND
6	SCL	GPIO6_7，复用为SPI0_SCLK，下件R845和R803、R807
7	GND	GND
8	SDA	GPIO6_6，复用为SPI0_SDO，下件R805和R806
9	GND	GND
10	TE	GPIO7_1，复用为GPIO，下件R846和R847
11	RS	GPIO7_3，复用为GPIO，下件R3和R4
12	K	接4.3Ω电阻到地
13	A	接到主板3.3V
14	IOVCC	接到主板1.8V
Sensor配置	GPIO7_2	复用为Sensor0_rstn,上件R801
	GPIO6_4	复用为Sensor0_clk
	GPIO0_7	复用为I2C0_SDA，用于配置Sensor，上件R1106，下件R1119
	GPIO0_6	复用为I2C0_SCL，用于配置Sensor，上件R1105，下件R1120
	跳线帽	J1302接跳线帽

专业名词与缩写：

SPI — Serial Peripheral Interface，串行外设接口，用于把像素数据发送到 LCD

LCD — Liquid Crystal Display，液晶显示屏

DC — Data/Command，LCD 数据/命令切换引脚（表中RS即DC引脚）

TE — Tear-Effect，LCD tear-effect GPIO 信号，用于帧同步

IVE — Intelligent Video Engine，海思硬件 CV 加速器，本样例用于 YUV→RGB CSC

CSC — Color Space Conversion，NV12→RGB888 通过 hi_mpi_ive_csc 完成

NEON — ARM SIMD 指令集，软件 BGR888→RGB565 转换

VDEC — Video DECoder，H.265 解码

H.265/HEVC — 输入流编码格式

VB — Video Buffer pool，视频缓存池

VPSS — Video Process Sub-System，sensor 帧旋转/缩放

VENC — Video ENCoder

VI — Video Input，sensor→ISP→VPSS

DMA — Direct Memory Access，SPI 上的 ot_spi_dma_transfer.ko

2. 执行准备

在编译本样例之前，请参照Hi3516CV610环境搭建指南和快速上手指南完成编译环境的搭建。

2.1 编译

1、在FFmpeg官网下载ffmpeg-7.1.tar.gz软件包, 存到目录 open_source/ffmpeg/ffmpeg-7.1.tar.gz。

2、进入样例目录执行 make 即可完成编译：

cd samples/mpp/spi_lcd && make

编译成功之后，在当前目录下会生成一个sample_spi_lcd的可执行文件，可以放社区支持的开发板上运行。

2.2 加载公共驱动

ko加载脚本位于 output/mpp/ko/load_ko，有两个脚本，load3516cv610_20s和load3516cv610_20s_debug。区别为load3516cv610_20s_debug脚本会打开 logmpp_show=1（日志记录）、proc_show=1（proc信息打印），并将 mem_process_isolation 置为 0（不启用进程间mmz隔离）。

由于当前版本不支持进程间mmz隔离，因此需要在load3516cv610_20s脚本中将 mem_process_isolation 置为 0或者使用load3516cv610_20s_debug脚本，此处以load3516cv610_20s_debug脚本为例，20s内存大小为128MB，默认分配为 32MB OS、96MB MMZ，加载命令为：

./load3516cv610_20s_debug -i

如果需要调整os和mmz的大小，需要参考《内存布局调整指南》对内存大小进行调整。

如果是使用社区默认提供的镜像，这些ko已经打包到文件系统中，烧录到单板上后位于/ko目录下，在系统启动后会自动加载这些ko。

2.3 配置管脚复用

加载完公共驱动后，接下来需要配置管脚复用，使 sensor 能够正常工作：

bspmm 0x11130034 0x1233
bspmm 0x11130030 0x1233

2.4 加载LCD屏相关驱动

配置完管脚复用后，最后还需要加载LCD屏相关的ko，主要有：

LCD 屏 peripheral 驱动 spi_xxx.ko ：具体 ko 名因屏型号而异，由屏厂提供，这里已经提供了一部分LCD屏幕驱动源码。
DMA驱动ot_spi_dma_transfer.ko：位于 out/ko/下，使用insmod加载即可。
按顺序先加载 spi_xxx.ko, 然后加载 ot_spi_dma_transfer.ko。

2.5 运行时依赖

在运行样例前，需要提前准备：

硬件：参考《Hi3516CV610 硬件设计用户指南（QFN）》，保证lcd屏幕管脚与单板连接管脚对应。同时保证引脚复用配置正确：在 sysconfig 中配置 SPI_SCL/SPI_MISO/SPI_CSN/DC/TE 引脚到 LCD 屏对应的 GPIO 功能，否则 SPI 时钟与数据/命令切换、TE 帧同步无法工作。
指定运行时依赖的so库路径

MPP样例依赖的so库位于soc/libs/musl下，需要将该目录下的so库拷贝到开发板上（或将这些so库所在的目录挂载到开发板上），并指定运行时依赖库的环境变量，假设这些so库位于/mnt/libs/，执行如下命令：

```shell
export LD_LIBRARY_PATH=/mnt/libs/:$LD_LIBRARY_PATH
```

如果是使用社区默认提供的镜像，这些so库已经打包到文件系统中，烧录到单板上后位于/usr/lib目录下，该目录是系统默认搜索目录，不需要执行export LD_LIBRARY_PATH命令去指定。

启动MPP服务

当前MPP媒体模块处于用户态，通过一个独立进程提供相关接口的调用服务，该进程位于samples/mpp/sdk_server下，执行如下命令即可生成sdk_server可执行文件：

```shell
cd samples/mpp/sdk_server && make
```

在单板上执行./sdk_server &即可启动MPP服务。

sdk_server同样依赖soc/libs/musl下的so库，因此也需要参照上述export LD_LIBRARY_PATH指定路径；

如果是使用社区默认提供的镜像，sdk_server进程已经打包到文件系统中，烧录到单板上后位于/usr/bin目录下，并在系统启动时会自动启动sdk_server。

样例运行时候需要的资源文件

case 1（H.265 解码）依赖 samples/mpp/spi_lcd/input.h265（248KB H.265 样例流），缺失时 FFmpeg/VDEC 打开失败，程序异常退出。

2.6 运行样例

调用语法：./sample_spi_lcd <index>。启动后程序交互式提示用户选择 VI/VPSS 模式（0=ONLINE/ONLINE，1=ONLINE/OFFLINE，2=OFFLINE/ONLINE，3=OFFLINE/OFFLINE）。可以执行./sample_spi_lcd -h查看用法。

3. 支持的 Case 列表

对完整 2 个 case 说明如下：

3.1 case 0 sensor in -> spi lcd

对接 SENSOR，启动 VI→VPSS→IVE CSC→NEON RGB565→SPI DMA 数据流通路。

调用命令

./sample_spi_lcd 0

会出现VI/VPSS在线/离线模式选择，如下提示，根据实际需要进行选择即可。

vi vpss mode list:
    (0) VI_ONLINE_VPSS_ONLINE
    (1) VI_ONLINE_VPSS_OFFLINE
    (2) VI_OFFLINE_VPSS_ONLINE
    (3) VI_OFFLINE_VPSS_OFFLINE
please select mode:

实时 sensor 采集，旋转 270° 显示，按回车停止。

输出文件

LCD 屏显示 sensor 实时画面（旋转 270°）
首帧额外 dump：rgb565（大小 = widthheight2 字节，RGB565 原始像素），文件位于样例的运行目录。

控制台日志

正常序列：

Saving video stream .....
sum cost X, spi_send_cnt:Y, every frame cost Z, average frame rate Nfps   # 每 50 帧打印一次
program exit normally!   # 绿色

异常时显示红色 program exit abnormally!。

正确性判断

LCD 屏有画面（sensor 画面），无明显撕裂（TE 同步生效）。
rgb565 文件存在且大小 = widthheight2 字节。
每 50 帧日志中 average frame rate 接近屏 TE 帧率（一般 30~60fps），spi_send_cnt 持续递增。
按回车后程序正常退出，日志显示绿色 program exit normally!。

数据流

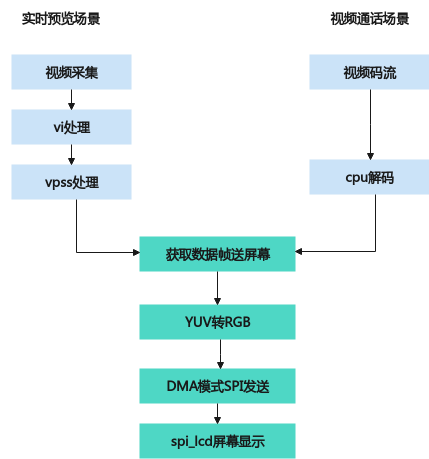

图 1 数据流程

3.2 case 1 stream in -> spi lcd

启动 input.h265→FFmpeg/H.265 VDEC→SPI LCD 数据流通路。
