QSPI Flash 控制器

概述

SFC是一个SPI Flash控制器。业务侧提供一个AHB（Advanced High Performance Bus）Slave接口，主要完成AHB通道对SPI Flash的访问控制功能；提供一个AHB Master接口，用于DMA方式读写Flash。

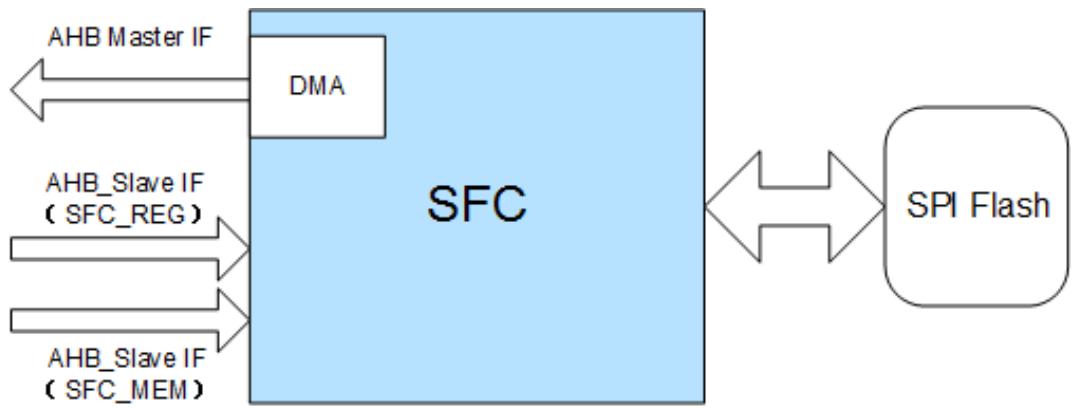

图3-1 SFC应用框图

注：IF（Interface）。

功能描述

AHB Slave接口

AHB Slave接口具有以下特点：

提供一个AHB Slave接口，可以根据不同的选择信号访问内部配置寄存器或直接访问SPI Flash Memory。
支持AMBA2.0协议。
仅支持小端（Little-Endian）。

AHB Master接口

AHB Master接口具有以下特点：

提供一个AHB Master接口，用于DMA方式在内存和Flash之间搬运数据。
支持AMBA2.0协议。
只支持小端。
支持Single、INCR、INCR4、INCR8、INCR16传输类型。
不支持Early Termination。
支持总线Lock传输。

存储器接口

存储器接口具有以下特点：

片选的存储空间最大支持到64Mbit（3Byte地址模式）。片选映射基地址可配置。只支持片选1，不支持片选0。
支持Standard SPI、Dual-Output/Dual-Input SPI、Quad-Output/Quad-Input SPI、Dual-I/O SPI、Quad-I/O SPI五种接口类型。上电后默认支持Standard SPI接口类型，可通过寄存器配置切换接口类型。
支持XIP（Executed In Place）。
SPI Flash读写操作支持总线直接读写、寄存器编程读写、DMA读写三种方式。
支持多种写保护操作。
SFC模块支持SPI Mode0和Mode3，按协议要求，支持SPI Mode0和Mode3的SPI Flash器件在时钟的上升沿采样数据，在时钟的下降沿输出数据。
XIP实现地址remap，为了软件只编译一个XIP镜像，升级镜像时主镜像和备份镜像使用相同地址。

Flash数据在线解密

Flash数据在线解密具有以下特点：

解密算法为AES-128-CTR，仅支持1个IV，秘钥来源于KM派生。
支持4个解密区域，配置粒度为256Byte；每个区域支持单独的IV解密起始地址可配，配置粒度同为256Byte，4个解密区域配置不能存在交叉地址。

支持AES在线解密，解密时读取数据量没有16Byte的倍数与对齐的约束。

工作方式

读写Flash

有三种方式读写Flash：

通过寄存器配置方式发送SPI Flash Program、Read等命令来读写Flash。例如：对寄存器CMD_CONFIG写0x0000_7F8B，对寄存器CMD_INS写0x03，表示通过Standard SPI方式发起读64Byte Flash数据的操作。

此方式直接控制需要发送的Flash命令。

通过AHB Slave接口以类似读写普通Memory的方式读写Flash。

SFC模块会自动将AHB总线的读写操作时序映射为SPI Flash读写命令。

通过DMA方式在Flash和外部Memory之间搬移数据。

其他操作

对Flash的其他操作如Erase、进入Deep Power Down、读Device ID等必须通过寄存器访问来实现。需要配置CMD_INS[REG_INS]为相应的命令，具体请参见Flash器件手册。

例如：对寄存器CMD_CONFIG写0x0000_0583，对寄存器CMD_INS写0x0000_009F，表示读器件ID的操作。

初始化流程

注意以下初始化流程仅做参考，请根据器件差异进行调整。

初始化流程如下：

步骤 1 （如果需要调整Timing参数）配置TIMING寄存器。

步骤 2 配置总线操作方式寄存器。

根据实际Flash大小配置BUS_FLASH_SIZE[flash_size_cs1]（直接获知器件大小或可通过发Read ID命令给Flash查询获得）。
有些器件要求进入非Standard SPI读写时序，需要预先以特殊命令配置Flash。根据器件需要，对寄存器CMD_INS进行写操作，发特定命令配置Flash。
通过BUS_CONFIG1/BUS_CONFIG2配置总线读写操作指令和参数。

例如：对寄存器BUS_CONFIG1写0xCC85_EB1E表示配置的参数为写指令32h，写方式为Quad-Input SPI，读指令EBh、读方式为Quad I/O SPI。

如果需要开启总线写操作，配置BUS_CONFIG1[wr_enable]为1，使能总线写。默认关闭总线写功能。

----结束

通过寄存器方式读Flash操作流程

通过寄存器读取Flash的操作流程（查询方式），如图3-2所示。

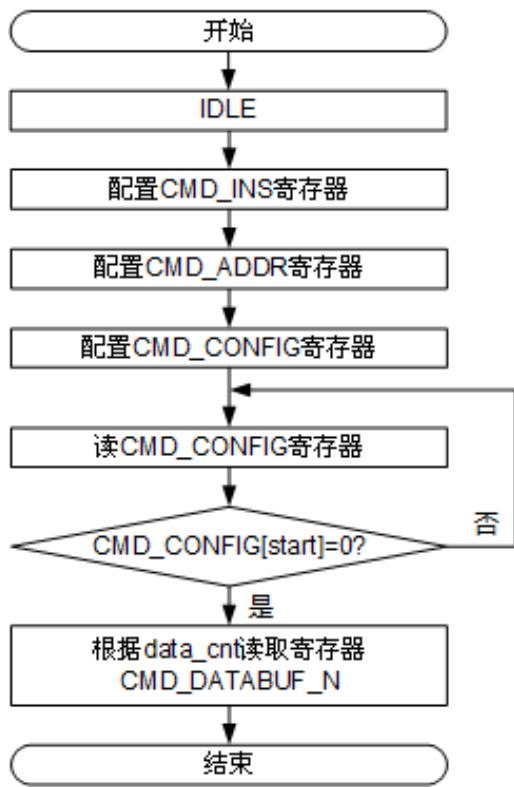

图3-2 通过寄存器读取Flash的操作流程（查询方式）

通过寄存器方式写Flash操作流程

通过寄存器方式写Flash数据时，总线和DMA不得访问Flash。
单次写Flash不能跨越Page边界（寄存器写方式没有跨越Page边界保护，需要软件保证，如果跨越256Byte边界，将会Wrap到该Page的起始地址，覆盖原来的内容）。

通过寄存器写Flash的操作流程（中断方式），如图3-3所示。

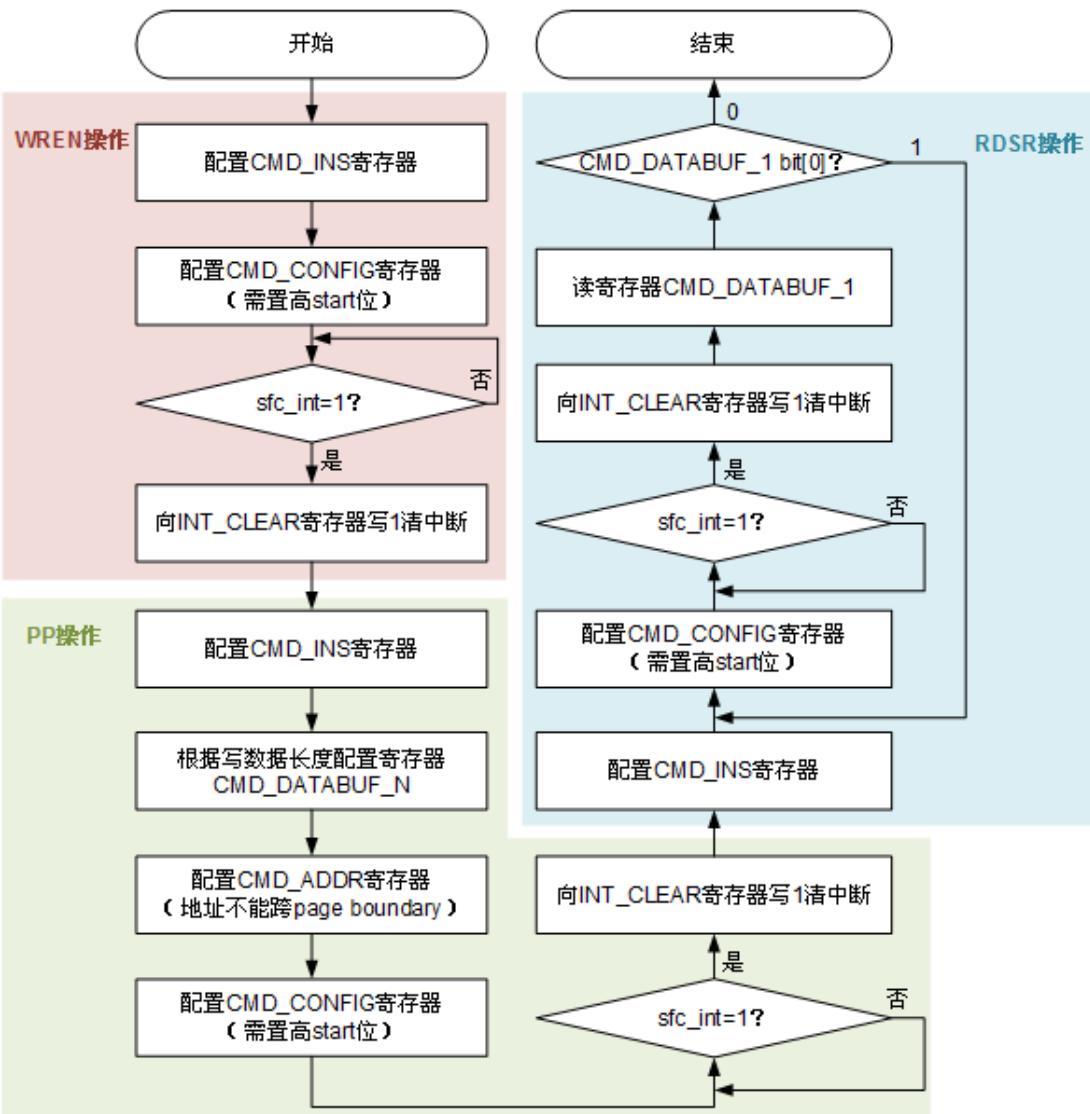

图3-3 通过寄存器写Flash的操作流程（中断方式）

注：WREN（Write Read Enable）， PP（Page Program）， RDSR（Read Status Register）。

通过寄存器方式其他操作流程

通过寄存器方式其他操作流程如图3-4所示。

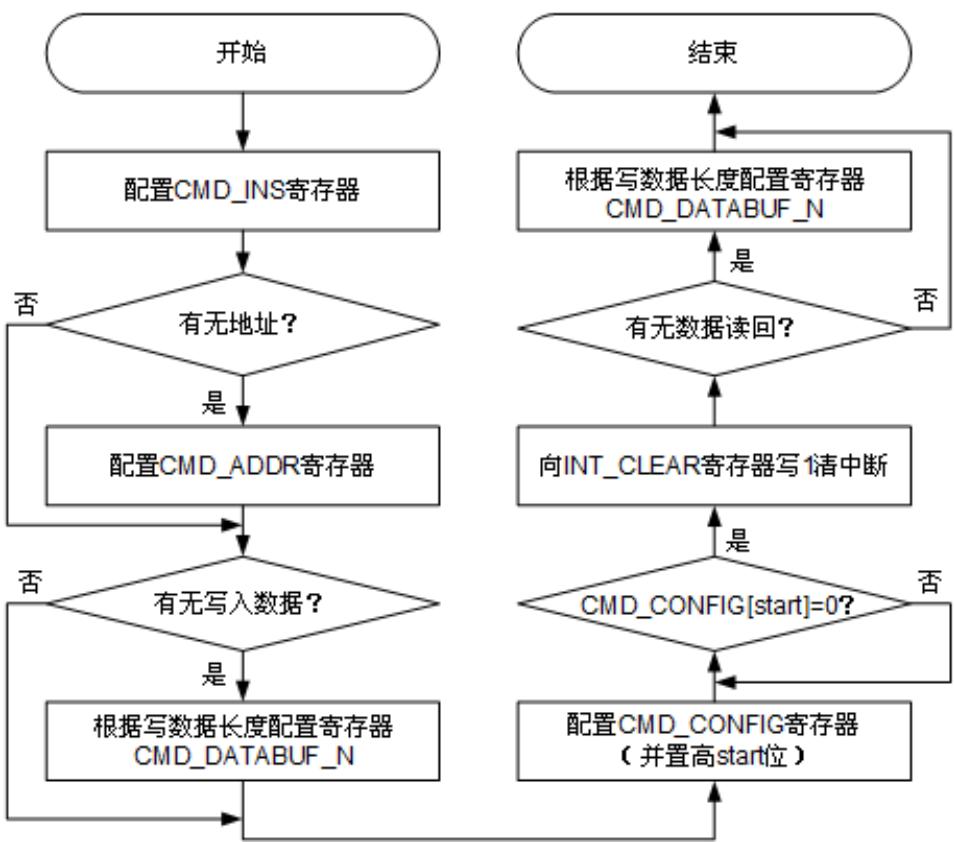

图3-4 通过寄存器方式其他操作流程

SFC控制器不支持发出 "OPCODE（1byte）+ DUMMY（3byte全0）" 组合SPI时序，某些Flash指令需要这种组合时序时，可以采用 "OPCODE（1byte）+ADDR（3byte全0）" 组合代替。

通过AHB Slave直接读写Flash操作流程

上电复位后，默认配置为Standard SPI时序模式。不需要额外配置，可直接读Flash。

默认通过AHB Slave写Flash是禁止的。需要配置BUS_CONFIG1[wr_enable] 为1，使能总线写操作。

如果需要调整默认配置，请参见"3.3.3 初始化流程"。

通过DMA方式读写Flash操作流程

DMA操作流程如下：

步骤 1 如需调整总线操作方式时序配置，请参见 "3.3.3 初始化流程"。

步骤 2 写BUS_DMA_MEM_SADDR，配置DMA操作的内存端起始地址；写BUS_DMA_FLASH_SADDR，配置Flash端起始地址（Flash偏移地址）；写BUS_DMA_LENBUS_DMA_LEN，配置数据长度。

步骤 3 写BUS_DMA_CTRL，配置读写方向，选择Flash片选1。

步骤 4 写BUS_DMA_CTRL[start]为1，使能DMA操作。

步骤 5 等待dma_done中断触发（中断方式）或轮询DMA操作完成（BUS_DMA_CTRL[start] 变为0）。

DMA操作时可以同时Flash寄存器读命令操作。
DMA操作时可以同时通过AHB Slave直接访问Flash，但需保证中间不修改总线操作相关配置。
DMA操作时需要保证首地址4Byte对齐。

----结束

寄存器概览

SFC寄存器概览如表3-1所示。

表3-1 SFC寄存器概览（基址是0x4800_0000）

偏移地址	名称	描述
0x0100	GLOBAL_CONFIG	全局配置寄存器。
0x0110	TIMING	Timing配置寄存器。
0x0120	INT_RAW_STATUS	中断原始状态寄存器。
0x0124	INT_STATUS	经过屏蔽处理的中断状态寄存器。
0x0128	INT_MASK	中断屏蔽寄存器。
0x012C	INT_CLEAR	中断清除寄存器。
0x0130	SOFT_RST_MASK	软复位寄存器屏蔽位。
0x0200	BUS_CONFIG1	总线操作方式配置1寄存器。
0x0204	BUS_CONFIG2	总线操作方式配置2寄存器。
0x0240	BUS_DMA_CTRL	DMA操作控制寄存器。
0x0244	BUS_DMA_MEM_SADDR	DMA操作DDR起始地址寄存器。
0x0248	BUS_DMA_FLASH_SADDR	DMA操作Flash起始地址寄存器。
0x024C	BUS_DMA_LEN	DMA操作搬运数据长度寄存器。
0x0250	BUS_DMA_AHB_CTRL	DMA操作AHB时burst操作方式选择控制寄存器。
0x0300	CMD_CONFIG	命令操作方式配置寄存器。
0x0308	CMD_INS	命令操作方式指令寄存器。
0x030C	CMD_ADDR	命令操作方式地址寄存器。
0x0400＋4×n	CMD_DATABUF_N	命令操作方式数据Buffer寄存器。
0x1000＋4×n	APC_CFG_START_ADDR	FAPC鉴权。
0x1040＋4×n	APC_CFG_END_ADDR	FAPC鉴权。
0x1180	SFC_FAPC_DEC_AUTH_CFG	FAPC鉴权。
0x1200	SFC_FAPC_SADDR_STATUS	FAPC鉴权。
0x1204	SFC_FAPC_EADDR_STATUS	FAPC鉴权。
0x1208	SFC_APC_ERR_INT	FAPC鉴权。
0x120C	SFC_APC_CLR	FAPC鉴权。
0x1220	FAPC_ONE_WAY_LOCK	FAPC鉴权锁定寄存器。
0x1300	LEA_LP_EN	LEA控制。
0x1304	LEA_DFX_INFO	LEA DFX。
0x1600	LEA_IV_VLD	LEA控制。
0x1640	LEA_IV_ACPU_START_ADDR_0	LEA IV解密起始地址寄存器0。
0x1644	LEA_IV_ACPU_START_ADDR_1	LEA IV解密起始地址寄存器1。
0x1648	LEA_IV_ACPU_START_ADDR_2	LEA IV解密起始地址寄存器2。
0x164C	LEA_IV_ACPU_START_ADDR_3	LEA IV解密起始地址寄存器3。

SFC寄存器偏移地址中变量的取值范围和含义如表3-2所示。

表3-2 SFC寄存器偏移地址变量表

变量名称	取值范围	描述
n	0～3	FLASH解密地址的区间个数。

寄存器描述

GLOBAL_CONFIG

GLOBAL_CONFIG为全局配置寄存器。

Offset Address： 0x0100 Total Reset Value： 0x0000_0000

Bits	Access	Name	Description	Reset
[31:6]	-	reserved	保留。	0x000000
[5:3]	RW	rd_delay	SPI读出数据延迟周期个数。000： 0.5～1个时钟周期（默认值）；001： 1～1.5个时钟周期；010： 1.5～2个时钟周期；011： 2～2.5个时钟周期；100： 2.5～3个时钟周期；101： 3～3.5个时钟周期；110： 3.5～4个时钟周期；111：不支持，（按照"110"含义处理）。	0x0
[2]	RW	flash_addr_mode	SPI地址模式。0： 3byte寻址模式（默认值）；1： 4byte寻址模式。注意：CMD_CONFIG[start]为1时写无效。	0x0
[1]	RW	wp_en	硬件写保护使能（写保护管脚）。0：禁止；1：使能。	0x0
[0]	RW	mode	SPI模式设置。0：支持Mode0；1：支持Mode3。	0x0

TIMING

TIMING为Timing配置寄存器。

Offset Address： 0x0110 Total Reset Value： 0x0000_660F

Bits	Access	Name	Description	Reset
[31:15]	-	reserved	保留。	0x00000
[14:12]	RW	tcsh	片选保持时间。0x0～0x7：（n＋1）个时钟周期。例如： 0x6表示7个时钟周期。	0x6
[11]	-	reserved	保留。	0x0
[10:8]	RW	tcss	片选建立时间。0x0～0x7：（n＋1）个时钟周期。例如：0x6表示7个时钟周期。	0x6
[7:4]	-	reserved	保留。	0x0
[3:0]	RW	tshsl	设置2次Flash操作之间的时间间隔。0x0～0xF：（n＋2）个时钟周期。例如：0xF表示17个时钟周期。	0xF

INT_RAW_STATUS

INT_RAW_STATUS为中断原始状态寄存器。

Offset Address： 0x0120 Total Reset Value： 0x0000_0000

Bits	Access	Name	Description	Reset
[31:2]	-	reserved	保留。	0x00000000
[1]	RO	dma_done_int_raw_status	DMA操作完成中断原始状态（未经过屏蔽）。0：未完成；1：已完成。	0x0
[0]	RO	cmd_op_end_raw_status	指令操作结束原始中断状态（未经过屏蔽）。0：未完成；1：已完成。	0x0

INT_STATUS

INT_STATUS为经过屏蔽处理的中断状态寄存器。

Offset Address： 0x0124 Total Reset Value： 0x0000_0000

Bits	Access	Name	Description	Reset
[31:2]	-	reserved	保留。	0x00000000
[1]	RO	dma_done_int_status	DMA操作完成中断原始状态（经过屏蔽）。0：未完成；1：已完成。	0x0
[0]	RO	cmd_op_end_status	指令操作结束中断状态（经过屏蔽）。0：未完成；1：已完成。	0x0

INT_MASK

INT_MASK为中断屏蔽寄存器。

Offset Address： 0x0128 Total Reset Value： 0x0000_0000

Bits	Access	Name	Description	Reset
[31:2]	-	reserved	保留。	0x00000000
[1]	RW	dma_done_int_mask	DMA操作完成中断屏蔽位。0：屏蔽；1：不屏蔽。	0x0
[0]	RW	cmd_op_end_int_mask	指令操作结束中断屏蔽位。0：屏蔽；1：不屏蔽。	0x0

INT_CLEAR

INT_CLEAR为中断清除寄存器。

Offset Address： 0x012C Total Reset Value： 0x0000_0000

Bits	Access	Name	Description	Reset
[31:2]	-	reserved	保留。	0x00000000
[1]	WO	dma_done_int_clr	DMA操作完成中断清除位，向该位写1将清除INT_STATUS[dma_done_int_status]和INT_RAW_STATUS[dma_done_int_raw_status]。0：不清除；1：清除。注意：清除操作完成后该位自动返回0。	0x0
[0]	WO	cmd_op_end_int_clr	指令操作结束中断清除位，向该位写1将清除INT_STATUS[cmd_op_end_status]和INT_RAW_STATUS[cmd_op_end_raw_status]。0：不清除；1：清除。注意：清除操作完成后该位自动返回0。	0x0

SOFT_RST_MASK

SOFT_RST_MASK为软复位寄存器屏蔽位

Offset Address： 0x0130 Total Reset Value： 0x0000_0001

Bits	Access	Name	Description	Reset
[31:1]	-	reserved	保留。	0x00000000
[0]	RW	sfc_bus_soft_rst_mask	SFC总线时钟域数字逻辑软复位屏蔽位：0：软复位可以正常生效；1：软复位被屏蔽，不会生效。	0x1

BUS_CONFIG1

BUS_CONFIG1为总线操作方式配置1寄存器。

Offset Address： 0x0200 Total Reset Value： 0x8080_0300

Bits	Access	Name	Description	Reset
[31]	RW	rd_enable	总线读使能。0：禁止；1：使能。	0x1
[30]	RW	wr_enable	总线写使能。0：禁止；1：使能。	0x0
[29:22]	RW	wr_ins	写指令。	0x02
[21:19]	RW	wr_dummy_bytes	总线写操作DummyByte。000：没有DummyByte；001：1Byte；010：2Byte；......111：7Byte。	0x0
[18:16]	RW	wr_mem_if_type	总线写操作指定连接的SPI FLASH接口类型。000：Standard SPI接口类型；001： Dual-Input/Dual-Output SPI；010： Dual-I/O SPI；011： Full DIO SPI；100：保留；101： Quad-Input/Dual-Output SPI；110： Quad-I/O SPI；111： Full QIO SPI。	0x0
[15:8]	RW	rd_ins	读指令。	0x03
[7:6]	RW	rd_prefetch_cnt	总线访问Flash方式（非定长读）预取周期。00：不预取（默认值）；01：预取1个时钟周期数据；10：预取2个时钟周期数据；11：预取3个时钟周期数据。	0x0
[5:3]	RW	rd_dummy_bytes	总线读操作DummyByte。00：没有DummyByte；001： 1Byte010： 2Byte；......111： 7Byte。	0x0
[2:0]	RW	rd_mem_if_type	总线读操作指定连接的SPI FLASH接口类型。000： Standard SPI接口类型；001： Dual-Input/Dual-OutputSPI；010： Dual-I/O SPI；101： Quad-Input/Dual-Output SPI；110： Quad-I/O SPI；其他：保留。	0x0

BUS_CONFIG2

BUS_CONFIG2为总线操作方式配置2寄存器。

Offset Address： 0x0204 Total Reset Value： 0x0000_0000

Bits	Access	Name	Description	Reset
[31:3]	-	reserved	保留。	0x00000000
[2:0]	RW	wip_locate	WIP（Write In Progress）位于Flash状态寄存器的位置。000： WIP位于Flash状态寄存器的bit[0]（默认值）；001： WIP位于Flash状态寄存器的bit[1]；010： WIP位于Flash状态寄存器的bit[2]；011： WIP位于Flash状态寄存器的bit[3]；100： WIP位于Flash状态寄存器的bit[4]；101： WIP位于Flash状态寄存器的bit[5]；110： WIP位于Flash状态寄存器的bit[6]；111： WIP位于Flash状态寄存器的bit[7]。	0x0

BUS_DMA_CTRL

BUS_DMA_CTRL为DMA操作控制寄存器。

Offset Address： 0x0240 Total Reset Value： 0x0000_0000

Bits	Access	Name	Description	Reset
[31:5]	-	reserved	保留。	0x0000000
[4]	RW	dma_sel_cs	DMA操作指定片选。0：片选0；1：片选1。	0x0
[3:2]	-	reserved	保留。	0x0
[1]	RW	dma_rw	DMA读写指示。0：写操作；1：读操作。	0x0
[0]	RW	dma_start	DMA传输使能控制。0：无操作；1：开始DMA操作。注意： DMA传输完成自动回0。	0x0

BUS_DMA_MEM_SADDR

BUS_DMA_MEM_SADDR为DMA操作芯片内存起始地址寄存器。

Offset Address： 0x0244 Total Reset Value： 0x0000_0000

Bits	Access	Name	Description	Reset
[31:0]	RW	dma_mem_saddr	DMA操作memory起始地址。WS63配置值应在0x0010_0000～0x00BF_FFFF之间。	0x00000000

BUS_DMA_FLASH_SADDR

BUS_DMA_FLASH_SADDR为DMA操作Flash起始地址寄存器。

Offset Address： 0x0248 Total Reset Value： 0x0000_0000

Bits	Access	Name	Description	Reset
[31:0]	RW	dma_flash_saddr	DMA操作Flash起始地址。	0x00000000

BUS_DMA_LEN

BUS_DMA_LEN为DMA操作搬运数据长度寄存器。

Offset Address： 0x024C Total Reset Value： 0x0000_0000

Bits	Access	Name	Description	Reset
[31:30]	-	reserved	保留。	0x0
[29:0]	RW	dma_len	DMA操作数据搬运长度（n＋1），单位：byte。例如：6表示长度为7byte。	0x00000000

BUS_DMA_AHB_CTRL

BUS_DMA_AHB_CTRL为DMA操作AHB时burst操作方式选择控制寄存器。

Offset Address： 0x0250 Total Reset Value： 0x0000_0007

Bits	Access	Name	Description	Reset
[31:3]	-	reserved	保留。	0x00000000
[2]	RW	incr16_en	INC16 burst类型使能。0：禁止；1：使能。	0x1
[1]	RW	incr8_en	INC8 burst类型使能。0：禁止；1：使能。	0x1
[0]	RW	incr4_en	INC4 burst类型使能。0：禁止；1：使能。	0x1

CMD_CONFIG

CMD_CONFIG为命令操作方式配置寄存器。

Offset Address： 0x0300 Total Reset Value： 0x0000_7E00

Bits	Access	Name	Description	Reset
[31:20]	-	reserved	保留。	0x000
[19:17]	RW	mem_if_type	指定寄存器命令操作方式连接的SPI FLASH接口类型。000： Standard SPI接口类型；001： Dual-Input/Dual-Output SPI；010： Dual-I/O SPI；101： Quad-Input/Dual-Output SPI；110： Quad-I/O SPI；其他：保留。	0x0
[16:15]	-	reserved	保留。	0x0
[14:9]	RW	data_cnt	读写数据长度（单位：Byte）。0x00～0x3F：（n＋1）Byte。例如：0x3F表示64Byte。	0x3F
[8]	RW	rw	标识此次操作数据读写，需[data_en]为1。0：写，有发送数据；1：读，有返回数据。	0x0
[7]	RW	data_en	标识此次操作是否有数据。0：无数据；1：有数据。	0x0
[6:4]	RW	dummy_byte_cnt	寄存器命令操作方式DummyByte。000：没有DummyByte；001：1Byte；010：2Byte；......111：7Byte。	0x0
[3]	RW	addr_en	此次操作是否有地址。0：无地址；1：有地址。	0x0
[2]	-	reserved	保留。	0x0
[1]	RW	sel_cs	片选选择操作。0：选择片选0进行操作；1：选择片选1进行操作。	0x0
[0]	RW	start	标识指令操作开始。0：结束；1：开始。注意：此次操作完成后该位自动回0。	0x0

CMD_INS

CMD_INS为命令操作方式指令寄存器。

Offset Address： 0x0308 Total Reset Value： 0x0000_0000

Bits	Access	Name	Description	Reset
[31:8]	-	reserved	保留。	0x000000
[7:0]	RW	reg_ins	寄存器访问Flash方式下的指令码。	0x00

CMD_ADDR

CMD_ADDR为命令操作方式地址寄存器。

Offset Address： 0x030C Total Reset Value： 0x0000_0000

Bits	Access	Name	Description	Reset
[31:30]	-	reserved	保留。	0x0
[29:0]	RW	cmd_addr	寄存器访问Flash方式下的操作地址。	0x00000000

CMD_DATABUF_N

CMD_DATABUF_N为命令操作方式数据Buffer寄存器。

Offset Address： 0x0400＋4×n Total Reset Value： 0x0000_0000

Bits	Access	Name	Description	Reset
[31:0]	RW	cmd_databuf_n	寄存器访问Flash方式下第n数据Buffer（n: 0～15）。	0x00000000

APC_CFG_START_ADDR

APC_CFG_START_ADDR为FAPC鉴权。

Offset Address： 0x1000＋4×n Total Reset Value： 0x0000_0000

Bits	Access	Name	Description	Reset
[31:8]	RW	apc_cfg_start_addr_n	flash存储区域划分4段地址区间，每段起始和截止地址位宽32bit，该寄存器表示第n段起始地址的高24bit (n: 0～3)。注意：该处为绝对地址，包含总线基地址。	0x000000
[7:0]	-	reserved	保留。	0x00

APC_CFG_END_ADDR

APC_CFG_END_ADDR为FAPC鉴权。

Offset Address： 0x1040＋4×n Total Reset Value： 0x0000_0000

Bits	Access	Name	Description	Reset
[31:8]	RW	apc_cfg_end_addr_n	flash存储区域划分4段地址区间，每段起始和截止地址位宽32bit，该寄存器表示第n段截止地址的高24bit（n: 0～3）注：该处为绝对地址，包含总线基地址。	0x000000
[7:0]	-	reserved	保留。	0x00

SFC_FAPC_DEC_AUTH_CFG

SFC_FAPC_DEC_AUTH_CFG为FAPC鉴权。

Offset Address： 0x1180 Total Reset Value： 0x0000_0000

Bits	Access	Name	Description	Reset
[31:0]	RW	sfc_fapc_dec_auth_cfg	flash存储区域划分4段区间，该寄存器从低位开始，每2bit（n: 0～3）表示一段区间的数据处理方式：0b00：透传；0b10：解密；其他：保留。	0x00000000

SFC_FAPC_SADDR_STATUS

SFC_FAPC_SADDR_STATUS为FAPC鉴权。

Offset Address： 0x1200 Total Reset Value： 0x0000_0000

Bits	Access	Name	Description	Reset
[31:0]	RO	sfc_fapc_saddr_status	APC状态检测寄存器：基于burst起始地址检测[31:31]：是否出现过鉴权不通过历史态；[30:28]：当前master对应MID的低3bit；[27:27]：1表示当前是写操作，0表示读；[26:0]：当前访问flash地址。	0x00000000

SFC_FAPC_EADDR_STATUS

SFC_FAPC_EADDR_STATUS为FAPC鉴权。

Offset Address： 0x1204 Total Reset Value： 0x0000_0000

Bits	Access	Name	Description	Reset
[31:0]	RO	sfc_fapc_eaddr_status	APC状态检测寄存器：基于burst结束地址检测[31:31]：是否出现过鉴权不通过历史态；[30:28]：当前master对应MID的低3bit；[27:27]： 1表示当前是写操作，0表示读；[26:0]：当前访问flash地址。	0x00000000

SFC_APC_ERR_INT

SFC_APC_ERR_INT为FAPC鉴权

Offset Address： 0x1208 Total Reset Value： 0x0000_0000

Bits	Access	Name	Description	Reset
[31:1]	-	reserved	保留。	0x00000000
[0]	RO	sfc_apc_err_int	鉴权错误中断状态：0：鉴权全部通过；1：出现鉴权不通过，上报中断。	0x0

SFC_APC_CLR

SFC_APC_CLR为FAPC鉴权

Offset Address： 0x120C Total Reset Value： 0x0000_0000

Bits	Access	Name	Description	Reset
[31:1]	-	reserved	保留。	0x00000000
[0]	W1_PULSE	sfc_apc_clr	鉴权错误中断状态清除：0：无效；1：清除sfc_apc_err_int中断。	0x0

FAPC_ONE_WAY_LOCK

FAPC_ONE_WAY_LOCK为FAPC鉴权锁定寄存器

Offset Address： 0x1220 Total Reset Value： 0x0000_0000

Bits	Access	Name	Description	Reset
[31:16]	-	reserved	保留。	0x0000
[15:0]	RW	sfc_fpac_one way_lock	鉴权寄存器锁定位，bit0～3分别表示16段地址区间对应的鉴权寄存器锁定位。0：对应鉴权寄存器可读可写；1：对应鉴权寄存器不可改写，只能读。注意：默认值是0，一旦写1，只有整harden复位才能归0。	0x0000

LEA_LP_EN

LEA_LP_EN为LEA控制

Offset Address： 0x1300 Total Reset Value： 0x0000_0001

Bits	Access	Name	Description	Reset
[31:1]	-	reserved	保留。	0x00000000
[0]	RW	lea_lp_en	AES模块低功耗模式配置：0：关闭LEA低功耗配置；1：使能LEA低功耗。	0x1

LEA_DFX_INFO

LEA_DFX_INFO is LEA DFX

Offset Address： 0x1304 Total Reset Value： 0x0000_0000

Bits	Access	Name	Description	Reset
[31:0]	RO	lea_dfx_info	AES模块DFX信息观测寄存器。	0x00000000

LEA_IV_VLD

LEA_IV_VLD为LEA控制。

Offset Address： 0x1600 Total Reset Value： 0x0000_0000

Bits	Access	Name	Description	Reset
[31:1]	-	reserved	保留。	0x00000000
[0]	RW	lea_iv_vld	AES IV值有效寄存器。配置AES_IV之后，需要将该寄存器写1，是配置同步生效，做完时钟同步之后，该信号自动归0。	0x0

LEA_IV_ACPU_START_ADDR_0

LEA_IV_ACPU_START_ADDR_0为LEA IV解密起始地址寄存器0。

Offset Address： 0x1640 Total Reset Value： 0x0000_0000

Bits	Access	Name	Description	Reset
[31:8]	RW	iv_start_addr_0	ACPU IV解密区域0的起始地址，该寄存器表示起始地址的高24bit。注意：该处为绝对地址，包含总线基地址。	0x000000
[7:0]	-	reserved	保留。	0x00

LEA_IV_ACPU_START_ADDR_1

LEA_IV_ACPU_START_ADDR_1为LEA IV解密起始地址寄存器1。

Offset Address： 0x1644 Total Reset Value： 0x0000_0000

Bits	Access	Name	Description	Reset
[31:8]	RW	iv_start_addr_1	ACPU IV解密区域1的起始地址，该寄存器表示起始地址的高24bit。注意：该处为绝对地址，包含总线基地址。	0x000000
[7:0]	-	reserved	保留。	0x00

LEA_IV_ACPU_START_ADDR_2

LEA_IV_ACPU_START_ADDR_2为LEA IV解密起始地址寄存器2。

Offset Address： 0x1648 Total Reset Value： 0x0000_0000

Bits	Access	Name	Description	Reset
[31:8]	RW	iv_start_addr_2	ACPU IV解密区域2的起始地址，该寄存器表示起始地址的高24bit。注意：该处为绝对地址，包含总线基地址。	0x000000
[7:0]	-	reserved	保留。	0x00

LEA_IV_ACPU_START_ADDR_3

LEA_IV_ACPU_START_ADDR_3为LEA IV解密起始地址寄存器3。

Offset Address： 0x164C Total Reset Value： 0x0000_0000

Bits	Access	Name	Description	Reset
[31:8]	RW	iv_start_addr_3	ACPU IV解密区域3的起始地址，该寄存器表示起始地址的高24bit。注意：该处为绝对地址，包含总线基地址。	0x000000
[7:0]	-	reserved	保留。	0x00
