封装与管脚
封装与管脚分布
封装
WS63V100 系列芯片采用 QFN40 封装，封装尺寸为 5mm × 5mm ，管脚间距为 0.4mm，详细封装请参见图 1-1、图 1-2 和图 1-3。

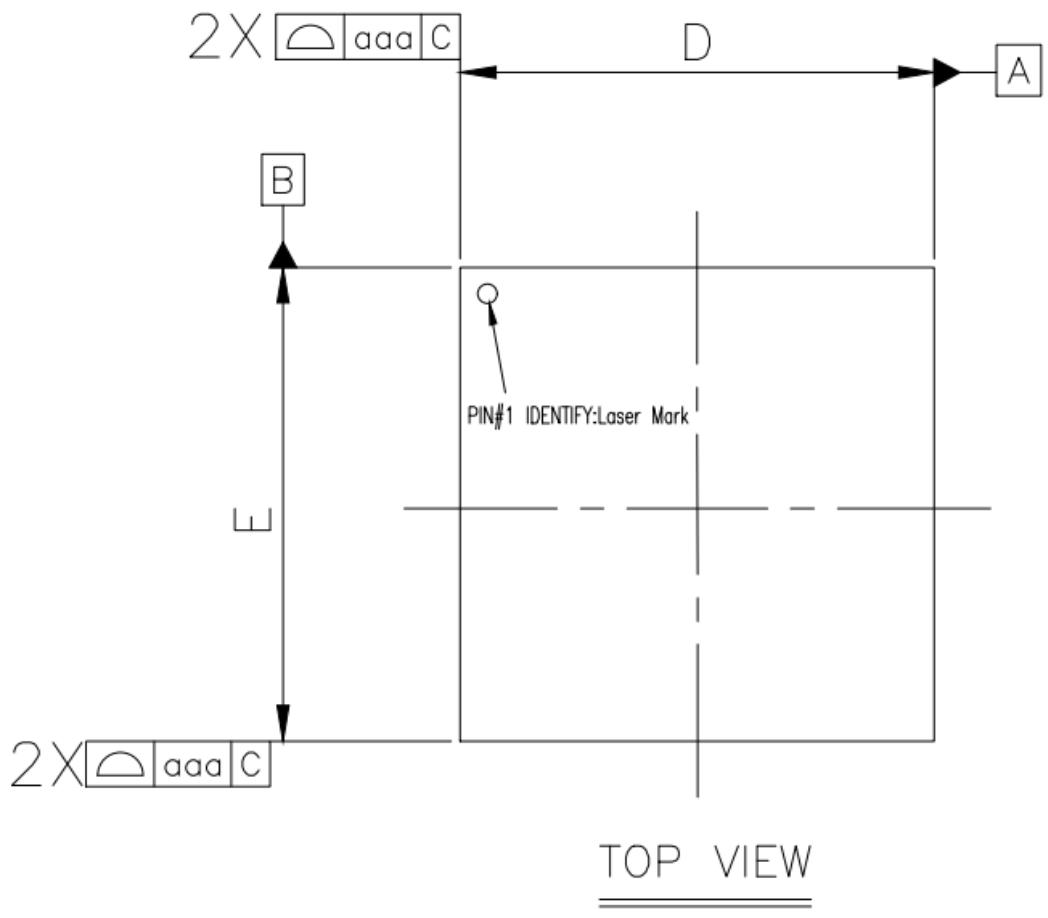

图1-1 芯片封装顶视图

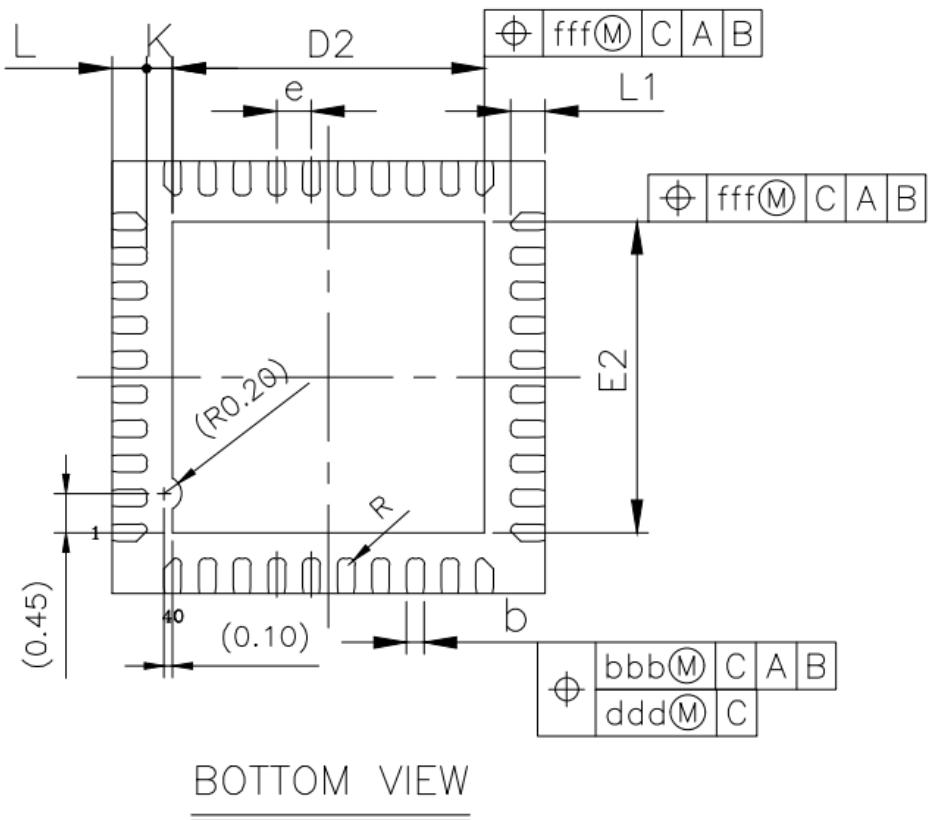

图1-2 芯片封装底视图

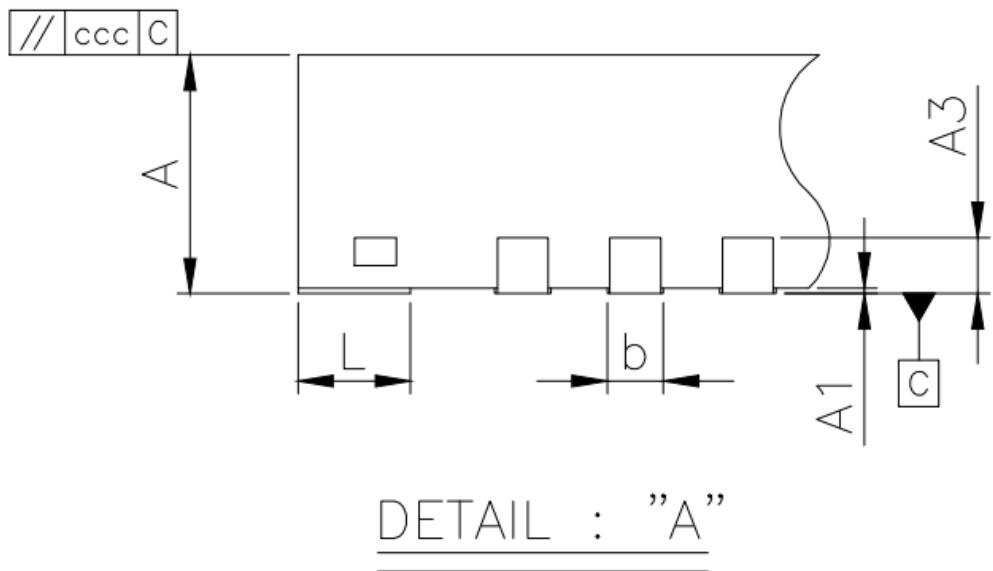

图1-3 芯片侧面放大图
芯片封装尺寸参数如表 1-1 所示。
表1-1 芯片封装参数说明表
| 参数 | 最小值(mm) | 典型值(mm) | 最大值(mm) | 最小值(inch) | 典型值(inch) | 最大值(inch) |
|---|---|---|---|---|---|---|
| A | 0.85 | 0.90 | 0.95 | 0.033 | 0.035 | 0.037 |
| A1 | 0.00 | 0.02 | 0.05 | 0.000 | 0.001 | 0.002 |
| A3 | 0.20 REF | 0.008 REF | ||||
| b | 0.15 | 0.20 | 0.25 | 0.006 | 0.008 | 0.010 |
| D | 4.90 | 5.00 | 5.10 | 0.193 | 0.197 | 0.201 |
| E | 4.90 | 5.00 | 5.10 | 0.193 | 0.197 | 0.201 |
| D2 | 3.50 | 3.60 | 3.70 | 0.138 | 0.142 | 0.146 |
| E2 | 3.50 | 3.60 | 3.70 | 0.138 | 0.142 | 0.146 |
| e | 0.40 BSC | 0.016 BSC | ||||
| L | 0.30 | 0.40 | 0.50 | 0.012 | 0.016 | 0.020 |
| L1 | 0.30 | 0.40 | 0.50 | 0.012 | 0.016 | 0.020 |
| K | 0.20 | 0.008 | ||||
| R | 0.08 | - | 0.13 | 0.003 | - | 0.005 |
| aaa | 0.10 | 0.004 | ||||
| bbb | 0.07 | 0.003 | ||||
| ccc | 0.10 | 0.004 | ||||
| ddd | 0.05 | 0.002 | ||||
| eee | 0.08 | 0.003 | ||||
| fff | 0.10 | 0.004 |
管脚分布
WS63V100 系列芯片管脚分布如图 1-4 和图 1-5 所示。

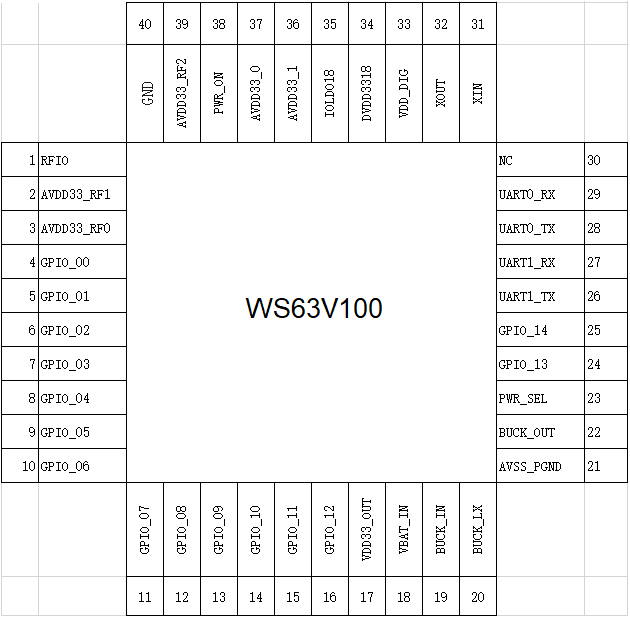

图1-4 WS63V100 TOP View 管脚分布
图1-5 WS63EV100 TOP View 管脚分布
说明
WS63V100 常规版本芯片 PIN40 管脚为 GND，WS63EV100 雷达版本芯片 PIN40 管脚为 RFI。
管脚描述
管脚类型说明
管脚 I/O 类型说明如表 1-2 所示。
表1-2 管脚 I/O 类型说明
| I/O | 说明 |
|---|---|
| I | 输入信号。 |
| IPD | 输入信号,内部下拉。 |
| IPU | 输入信号,内部上拉。 |
| IS | 输入信号,带施密特触发器。 |
| ISPD | 输入信号,带施密特触发器,内部下拉。 |
| ISPU | 输入信号,带施密特触发器,内部上拉。 |
| O | 输出信号。 |
| OOD | 输出,漏极开路。 |
| I/O | 双向输入/输出信号。 |
| IPD/O | 双向,输入下拉。 |
| IPU/O | 双向,输入上拉。 |
| ISPD/O | 双向,输入下拉,带施密特触发器。 |
| ISPU/O | 双向,输入上拉,带施密特触发器。 |
| IPD/OOD | 双向,输入下拉,输出漏极开路。 |
| IPU/OOD | 双向,输入上拉,输出漏极开路。 |
| IS/O | 双向,输入带施密特触发器。 |
| IS/OOD | 双向,输入带施密特触发器,输出漏极开路。 |
| CIN | Crystal Oscillator:晶振输入。 |
| COUT | Crystal Oscillator:晶振输出。 |
| P | 电源。 |
| PI | 电源输入。 |
| PO | 电源输出。 |
| GND | 地。 |
管脚排列表
WS63V100 系列芯片采用的封装形式为 QFN 40PIN，管脚按位置排列如表 1-3 所示。
表1-3 WS63EV100 芯片管脚排列
| 位置 | 管脚名称 | 位置 | 管脚名称 |
|---|---|---|---|
| 1 | RFIO | 22 | BUCK_OUT |
| 2 | AVDD33_RF1 | 23 | PWR_SEL |
| 3 | AVDD33_RF0 | 24 | GPIO_13 |
| 4 | GPIO_00 | 25 | GPIO_14 |
| 5 | GPIO_01 | 26 | UART1_TX |
| 6 | GPIO_02 | 27 | UART1_RX |
| 7 | GPIO_03 | 28 | UART0_TX |
| 8 | GPIO_04 | 29 | UART0_RX |
| 9 | GPIO_05 | 30 | NC(保持悬空) |
| 10 | GPIO_06 | 31 | XIN |
| 11 | GPIO_07 | 32 | XOUT |
| 12 | GPIO_08 | 33 | VDD_DIG |
| 13 | GPIO_09 | 34 | DVDD3318 |
| 14 | GPIO_10 | 35 | IOLDO18 |
| 15 | GPIO_11 | 36 | AVDD33_1 |
| 16 | GPIO_12 | 37 | AVDD33_0 |
| 17 | VDD33_OUT | 38 | PWR_ON |
| 18 | VBAT_IN | 39 | AVDD33_RF2 |
| 19 | BUCK_IN | 40 | RFI |
| 20 | BUCK_LX | EPAD | GND |
| 21 | AVSS_PGND | - | - |
说明
- WS63V100 常规版本芯片 PIN40 管脚为 GND，板级可选择接地或 NC 悬空。
PMU 控制信号
全局控制信号如表 1-4 所示。
表1-4 全局控制信号管脚列表
| PIN | 名称 | 类型 | 电平(V) | 说明 |
|---|---|---|---|---|
| 38 | PWR_ON | I | 3.3/1.8 | PMU 上电使能管脚(跟随DVDD3318 电平)。 0:下电; 1:上电。 |
| 23 | PWR_SEL | I | 3.3 | VBAT_IN 电源方案选择管脚。 0:VBAT_IN 采用 5V 供电; 1:VBAT_IN 采用 3.3V 供电。 |
GPIO 管脚
GPIO 接口如表 1-5 所示。
表1-5 GPIO 管脚列表
| PIN | 名称 | 类型 | 电平(V) | 说明 |
|---|---|---|---|---|
| 4 | GPIO_00 | I/O | 3.3/1.8 | 通用 GPIO。 |
| 5 | GPIO_01 | I/O | 3.3/1.8 | 通用 GPIO,管脚禁止加上拉电阻。 |
| 6 | GPIO_02 | I/O | 3.3/1.8 | 通用 GPIO。 |
| 7 | GPIO_03 | I/O | 3.3/1.8 | 通用 GPIO。 |
| 8 | GPIO_04 | I/O | 3.3/1.8 | 通用 GPIO。 |
| 9 | GPIO_05 | I/O | 3.3/1.8 | 通用 GPIO。 |
| 10 | GPIO_06 | I/O | 3.3/1.8 | 通用 GPIO。 |
| 11 | GPIO_07 | I/O | 3.3/1.8 | 通用 GPIO。 |
| 12 | GPIO_08 | I/O | 3.3/1.8 | 通用 GPIO。 |
| 13 | GPIO_09 | I/O | 3.3/1.8 | 通用 GPIO,管脚禁止加上拉电阻。 |
| 14 | GPIO_10 | I/O | 3.3/1.8 | 通用 GPIO。 |
| 15 | GPIO_11 | I/O | 3.3/1.8 | 通用 GPIO,管脚禁止加上拉电阻。 |
| 16 | GPIO_12 | I/O | 3.3/1.8 | 通用 GPIO。 |
| 24 | GPIO_13 | I/O | 3.3/1.8 | 通用 GPIO。 |
| 25 | GPIO_14 | I/O | 3.3/1.8 | 通用 GPIO。 |
电源管脚
电源管脚如表 1-6 所示。
表1-6 电源管脚列表
| PIN | 名称 | 类型 | 电压(V) | 说明 |
|---|---|---|---|---|
| 2 | AVDD33_RF1 | PI | 3.0~3.6 | RF 电源输入,外接滤波电容 1μF。 |
| 3 | AVDD33_RF0 | PI | 3.0~3.6 | RF 电源输入,外接滤波电容 1μF。 |
| 17 | VDD33_OUT | PI/PO | 3.0~3.6 | 芯片采用 VBAT_IN 5V 供电时,该管脚作为 3.3V 电源输出;芯片采用 VBAT_IN 3.3V 供电时,该管脚作为 3.3V 电源输入。管脚外接滤波电容 4.7μF。 |
| 18 | VBAT_IN | PI | 3.3/5 | 电源输入,可选择 5V 或 3.3V 供电,外接滤波电容 10μF。 |
| 19 | BUCK_IN | PI | 3.0~3.6 | 电源输入,外接滤波电容 4.7μF。 |
| 20 | BUCK_LX | - | - | LDO 方案下接电源(3.3V),BUCK 方案下接电感,外接 2.2uH 电感。 |
| 22 | BUCK_OUT | PO | 0.9 | 芯片内部 BUCK 输出,BUCK 电源方案下外接滤波电容 10μF,LDO电源方案下悬空。 |
| 33 | VDD_DIG | PO | 0.9 | 芯片内部电源输出,BUCK 电源方案下悬空,LDO 电源方案下外接滤波电容 1μF。 |
| 34 | DVDD3318 | PI | 3.3/1.8 | IO 电源输入,外接滤波电容 4.7μF。 |
| 35 | IOLDO18 | PI/PO | 1.8 | IO 电源输入为 3.3V 时,IOLDO 输出 1.8V;IO 电源输入为 1.8V 时,IOLDO 需输入 1.8V 电源。引脚外接滤波电容 1μF。 |
| 36 | AVDD33_1 | PI | 3.0~3.6 | 电源输入,外接滤波电容 2.2μF。 |
| 37 | AVDD33_0 | PI | 3.0~3.6 | 电源输入,外接滤波电容 1μF。 |
| 39 | AVDD33_RF2 | PI | 3.0~3.6 | RF 电源输入,外接滤波电容 1μF。 |
RF 接口
RF 接口如表 1-7 所示。
表1-7 RF 接口管脚列表
| PIN | 名称 | 类型 | 电平(V) | 说明 |
|---|---|---|---|---|
| 1 | RFIO | ANA | - | WLAN 2.4G RF 输入/输出。 |
| 40 | RFI | ANA | - | WS63E 芯片雷达天线输入。 |
GND 管脚
GND 管脚如表 1-8 所示。
表1-8 GND 管脚列表
| PIN | 名称 | 电压(V) | 说明 |
|---|---|---|---|
| 21 | AVSS_PGND | - | GND 管脚。 |
| EPAD | GND | - | GND 管脚。 |
UART 管脚
芯片独立的 UART0/1 管脚为耐 5V 管脚，输出管脚类型为 OD 开漏输出，使用时建议加 2.2KΩ 上拉电阻。可复用为 I2C 接口。
表1-9 GPIO 复用管脚
| PIN | 管脚名称 | 类型 | 电压(V) | 说明 |
|---|---|---|---|---|
| 26 | UART1_TX | OD | 5/3.3/1.8 | 复用信号0: GPIO_15 复用信号1: UART1_TX 复用信号2: I2C1_SDA |
| 27 | UART1_RX | I | 5/3.3/1.8 | 复用信号0: GPIO_16 复用信号1: UART1_RX 复用信号2: I2C1_SCL |
| 28 | UART0_TX | OD | 5/3.3/1.8 | 复用信号1: UART0_TX 复用信号2: I2C0_SDA |
| 29 | UART0_RX | I | 5/3.3/1.8 | 复用信号1: UART0_RX 复用信号2: I2C0_SCL |
ADC 通道
须知
ADC 管脚：LSADC 通道与 GPIO 功能只支持其中 1 种功能，ADC 通道管脚与 GPIO 管脚的对应关系如表 1-10 所示。
表1-10 ADC 通道管脚与复用管脚对应关系
| 复用管脚名称 | ADC 管脚 |
|---|---|
| GPIO_07 | ADC0 |
| GPIO_08 | ADC1 |
| GPIO_09 | ADC2 |
| GPIO_10 | ADC3 |
| GPIO_11 | ADC4 |
| GPIO_12 | ADC5 |
GPIO 复用管脚
GPIO（General Purpose Input/Output）管脚如表 1-11 所示。其中 PIN5、7、8、10 为硬件配置字，使用时必需注意上电前的默认电平，详细设计请参见“3.1.3 硬件初始化系统配置电路”。
表1-11 GPIO 复用管脚
| PIN | 管脚名称 | 类型 | 电压(V) | 说明 |
|---|---|---|---|---|
| 4 | GPIO_00 | I/O | 3.3/1.8 | 复用信号 0: GPIO_0 (Default) 复用信号 1: PWM0 复用信号 2: 保留 复用信号 3: SPI1_CSN 复用信号 4: JTAG_TDI |
| 5 | GPIO_01 | I/O | 3.3/1.8 | 复用信号 0: GPIO_1 (Default) 复用信号 1: PWM1 复用信号 2: 保留 复用信号 3: SPI1_IO0/SPI1_OUT |
| 6 | GPIO_02 | I/O | 3.3/1.8 | 复用信号 0: GPIO_2 (Default) 复用信号 1: PWM2 复用信号 2: 保留 复用信号3:SPI1_IO3 |
| 7 | GPIO_03 | I/O | 3.3/1.8 | 复用信号0:GPIO_3(Default) 复用信号1:PWM3 复用信号2:保留 复用信号3:SPI1_IO1/SPI1_IN |
| 8 | GPIO_04 | I/O | 3.3/1.8 | 复用信号0:保留(Default) 复用信号1:PWM4 复用信号2:GPIO_4 复用信号3:SPI1_IO1/SPI1_IN(优先使用pin8) 复用信号4:JTAG_ENABLE,硬件配置字 |
| 9 | GPIO_05 | I/O | 3.3/1.8 | 复用信号0:保留(Default) 复用信号1:PWM5 复用信号2:UART2_CTS 复用信号3:SPI1_IO2 复用信号4:GPIO_5 复用信号5:SPI0_IN |
| 10 | GPIO_06 | I/O | 3.3/1.8 | 复用信号0:GPIO_6(Default) 复用信号1:PWM6 复用信号2:UART2_RTS 复用信号3:SPI1_SCK 复用信号4:REFCLK_FREQ_STATUS,硬件配置字 复用信号5:保留 复用信号6:SPI0_OUT |
| 11 | GPIO_07 | I/O | 3.3/1.8 | 复用信号0:GPIO_7(Default) 复用信号1:PWM7 复用信号2: UART2_RXD 复用信号3: SPI0_SCK 复用信号4: I2S_MCLK |
| 12 | GPIO_08 | I/O | 3.3/1.8 | 复用信号0: GPIO_8 (Default) 复用信号1: PWM0 复用信号2: UART2_TXD 复用信号3: SPI0_CS1_N 复用信号4: 保留 |
| 13 | GPIO_09 | I/O | 3.3/1.8 | 复用信号0: GPIO_9 (Default) 复用信号1: PWM1 复用信号2: RADAR_ANT0_SW 复用信号3: SPI0_OUT 复用信号4: I2S_DO 复用信号5: 保留 复用信号6: 保留 复用信号7: JTAG_TDO |
| 14 | GPIO_10 | I/O | 3.3/1.8 | 复用信号0: GPIO_10 (Default) 复用信号1: PWM2 复用信号2: ANT0_SW 复用信号3: SPI0_CS0_N 复用信号4: I2S_SCLK |
| 15 | GPIO_11 | I/O | 3.3/1.8 | 复用信号0: GPIO_11 (Default) 复用信号1: PWM3 复用信号2: RADAR_ANTI_SW 复用信号3: SPI0_IN 复用信号4: I2S_LRCLK |
| 16 | GPIO_12 | I/O | 3.3/1.8 | 复用信号0: GPIO_12 (Default) 复用信号1: PWM4 复用信号2: ANT1_SW 复用信号4: I2S_DI |
| 24 | GPIO_13 | I/O | 3.3/1.8 | 复用信号0: GPIO_13 (Default) 复用信号1: UART1_CTS 复用信号2: RADAR_ANT0_SW 复用信号3: 保留 复用信号4: JTAG_TMS/SWD |
| 25 | GPIO_14 | I/O | 3.3/1.8 | 复用信号0: GPIO_14 (Default) 复用信号1: UART1_RTS 复用信号2: RADAR_ANTI_SW 复用信号3: 保留 复用信号4: JTAG_TCK/SWC |
| 26 | UART1_TX | OD | 5/3.3/1.8 | 复用信号0: GPIO_15 复用信号1: UART1_TX 复用信号2: I2C1_SDA |
| 27 | UART1_RX | I | 5/3.3/1.8 | 复用信号0: GPIO_16 复用信号1: UART1_RX 复用信号2: I2C1_SCL |
CLK 管脚
CLK 管脚如表 1-12 所示。
表1-12 CLK 管脚
| PIN | 管脚名称 | 电压(V) | 说明 |
|---|---|---|---|
| 31 | XIN | 1.6 | 晶体 XIN,支持 24MHz 或 40MHz 晶体。 |
| 32 | XOUT | 1.6 | 晶体 XOUT,支持 24MHz 或 40MHz 晶体。 |
