电性能参数

电流分布

功耗分布如表 2-1 所示。

表2-1 电流参数

符号	描述		最小值	典型值	最大值	单位
VBAT_IN	VBAT_IN 电源		-	-	600	mA
DVDD3318	IO 输入电源	BUCK 方案	-	-	110	mA
DVDD3318	IO 输入电源	LDO 方案	-	-	300	mA

极限工作条件

须知

极限工作电压参数如表 2-2 所示，超过这些数值，可能导致芯片损坏与可靠性问题。
芯片 ESD 防护能力如表 2-3

表2-2 极限工作电压参数

符号	描述	最小值	最大值	单位
VBAT_IN	VBAT_IN 输入电源	-0.3	5.5	V
DVDD3318	IO 输入电源	-0.3	3.63	V

表2-3 芯片引脚 ESD 防护

ESD 模型	防护能力
ESD-CDM	500V
ESD-HBM	2.5kV
ESD-HBM (UART0/UART1 耐 5V IO 对 GND)	6kV

DC/AC 电气参数

表2-5 DC 电气参数表 (DVDD3318=1.8V GPIO 功能)

符号	描述	最小值	典型值	最大值	单位
DVDD3318	接口电压	1.62	1.8	1.98	V
V_IH	高电平输入电压	0.65×DVDD3318	-	-	V
V_IL	低电平输入电压	-0.3	-	0.35×DVDD3318	V
I_L	输入漏电流	-	-	1.3	μA
I_OZ	三态输出漏电流	-	-	3.8	μA
V_OH	高电平输出电压	0.75×DVDD3318	-	-	V
V_OL	低电平输出电压	-	-	0.25×DVDD3318	V
R_PU	内部上拉电阻	25.18	30.11	35.73	kΩ
R_PD	内部下拉电阻	23.57	28.0	32.82	kΩ
I_OH	高电平输出电流	3.65	3.65	27.31	mA
I_OL	低电平输出电流	3.46	3.46	27.55	mA

表2-6 DC 电气参数表 (DVDD3318=3.3V GPIO 功能)

符号	描述	最小值	典型值	最大值	单位
DVDD3318	接口电压	2.97	3.3	3.63	V
V_IH	高电平输入电压	2.0	-	DVDD3318+0.3	V
V_IL	低电平输入电压	-0.3	-	0.8	V
I_L	输入漏电流	-	-	2.0	μA
I_OZ	三态输出漏电流	-	-	9.1	μA
V_OH	高电平输出电压	DVDD3318-0.2	-	-	V
V_OL	低电平输出电压	-	-	0.2	V
R_PU	内部上拉电阻	23.57	28.0	32.81	kΩ
R_PD	内部下拉电阻	25.45	30.67	36.97	kΩ
I_OH	高电平输出电流	3.98	3.98	29.87	mA
I_OL	低电平输出电流	3.18	3.18	25.26	mA

表2-7 DC 电气参数表 (耐 5V GPIO，即 UART/I2C 管脚)

符号	描述	最小值	典型值	最大值	单位
V_IH	高电平输入电压	1.5	-	-	V
V_IL	低电平输入电压	-0.5	-	0.8	V
V_OL1	低电平输出电压 1	0	-	0.4	V
V_OL2	低电平输出电压 2	0	-	0.2×DVDD3318	V
I_OL	低电平输出电流	-	4.485	-	mA
T_of	Vihmin 到 Vilmax 的输出下降时间	250	-	20×(DVDD3318/5.5V)	ns
T_sp	输入滤波器必须抑制的尖峰脉冲宽度	0	-	50	ns
I_i	每个 IO 引脚的输入电流	-10	-	10	μA
C_i	每个 IO 引脚的电容	-	-	10	pF

说明

耐 5V GPIO 输出管脚类型为 OD 管脚，输出高电平跟随上拉电压，支持 1.8V/3.3V/5V 上拉。

上下电要求

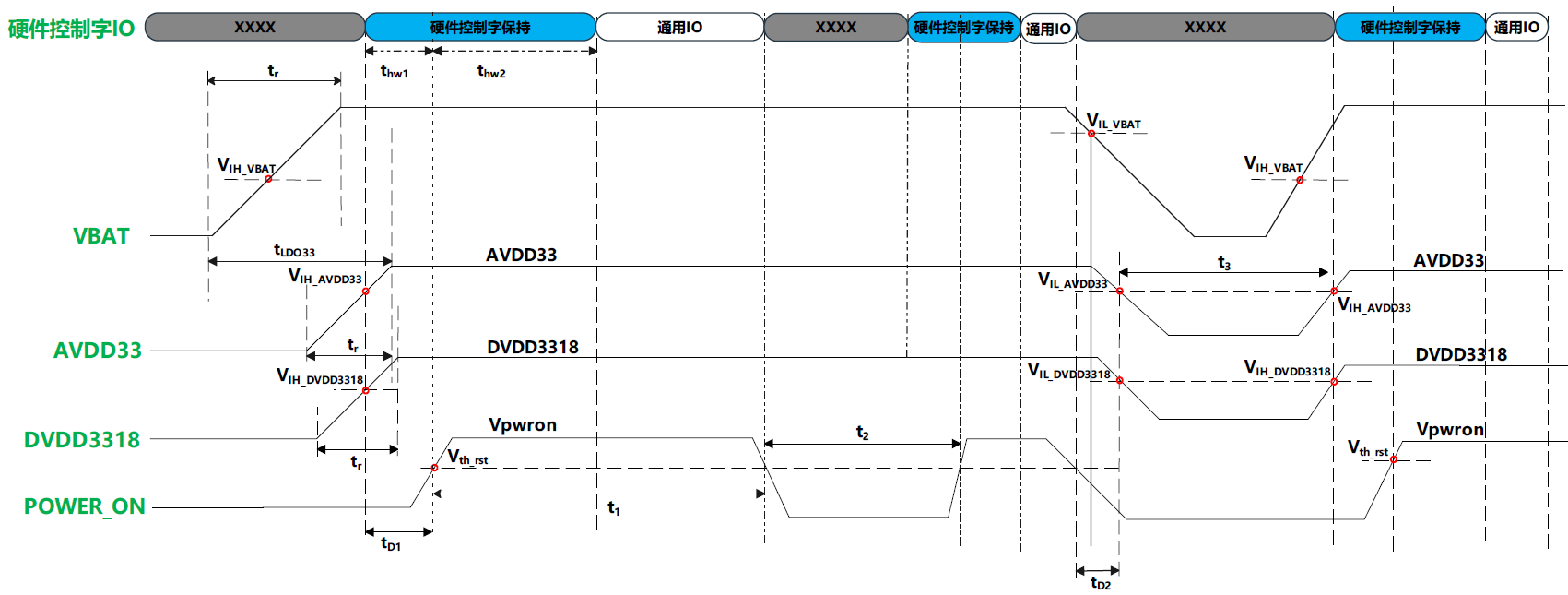

图2-1 上电顺序图

说明

上下电边沿要单调、无回沟。
请严格按照上下电时序规格进行硬件设计，如果不满足约束，建议硬件设计方案增加复位芯片。
VBAT 对应管脚：VBAT_IN。
AVDD33 对应管脚：AVDD33_RF0、AVDD33_RF1、AVDD33_RF2、AVDD33_0、AVDD33_1、BUCK_IN。
DVDD3318 对应管脚：DVDD3318。

表2-8 时间参数说明

参数	描述	说明	最小值(min)	最大值(max)	单位
t₁	上电后,PWR_ON的高电平持续时间	-	20	-	ms
t₂	睡眠后,唤醒的间隔时间(AVDD33和DVDD3318为高电平时,PWR_ON拉低后再次拉高的间隔时间)	推荐间隔大于20ms	5	-	ms
t₃	下电后,再次上电的间隔时间	-	50	-	ms
t_D1	上电时,PWR_ON相对电源上电的延时时间;	上电时,PWR_ON晚于AVDD33和DVDD3318上电较晚者;	1	-	ms
t_D2¹	下电时,PWR_ON相对电源下电的提前时间。	下电时,PWR_ON不晚于AVDD33和DVDD3318下电较早者。	0	-	ms
t_hw1	上电时,硬件配置字IO在PWR_ON拉高前的电平建立时间	-	1	-	ms
t_hw2	上电时,硬件配置字IO在POWER_ON拉高后的电平保持时间	-	10	-	ms
t_r	电源上升时间	-	1	10	ms

注 1: PWR_ON 与 DVDD3318 合并控制时，PWR_ON 跟随 DVDD3318 启动，板级需要增加 RC 延时电路，下电场景 PWR_ON 跟随 DVDD3318 下电；PWR_ON 与 DVDD3318 独立控制时，下电场景 PWR_ON 下电不晚于 DVDD3318 和 AVDD33。

表2-9 电压参数说明

参数	描述	阈值	单位
V_{th\_rst}	PWR_ON的上升/下降沿电平,芯片内部PMU的复位及解复位电压阈值。	1.4	V
V_{IH\_VBAT}	AVDD33的上电阈值电平,LDO33开始上电	2.3	V
V_{IL\_VBAT}	AVDD33的下电阈值电平,LDO33开始下电	3.4	V
V_{IH\_AVDD33}	AVDD33 的上电阈值电平	2.3	V
V_{IL\_AVDD33}	AVDD33 的下电阈值电平	2.3	V
V_{IH\_DVDD3318}	DVDD3318 的上电阈值电平	0.8×DVDD3318	V
V_{IL\_DVDD3318}	DVDD3318 的下电阈值电平	0.8×DVDD3318	V
V_pwron	芯片上电后 PWR_ON 稳态保持电平	1.6	V
AVDD33	芯片模拟模块供电电源	3.3	V
DVDD3318	芯片数字模块供电电源	3.3 / 1.8	V

上电时序说明：

电源 VBAT/DVDD3318 电源上电时间范围建议1ms~10ms（VBAT 支持上电时间最快200μs）。
VBAT 支持 5V/3.3V，若芯片采用 5V_BUCK 方案，则 AVDD33 由芯片内部 LDO33 产生，上电时间 t_LDO33 （VBAT 开启上电到 LDO33 输出 3.3V 的时间）跟随 VBAT 上电时间变化；VBAT <1ms 上电，则 t_LDO33 = 1ms ; VBAT <10ms 上电，则 t_LDO33 = 10ms 。
电源VBAT、AVDD33、DVDD3318间上电顺序无要求，上电完成1ms后将PWR_ON上拉至高电平（DVDD3318）。当确保PWR_ON晚于DVDD3318和AVDD33电源1ms（即Tpwrion≥1ms）后，上电达到1.4V（Vth_rst）时，才可确保芯片正常工作。
电源上电后，在 PWR_ON 拉高前，硬件控制字 IO 需要提前维持至少 1ms， t_hw1 ≥ 1ms ；在 PWR_ON 拉高后，硬件控制字 IO 需要持续维持至少 10ms， t_hw2 ≥ 10ms 。
WS63 系列芯片内部 PMU 检测到 PWR_ON 信号为高电平 400us 后，芯片内部开始解复位流程，有序地开启各电源，解复位时间为 21ms，其中硬件配置字在解复位之后 9.5ms 内锁存，然后芯片正常工作。
对于 DVDD3318 和 AVDD33 电源同源、PWR_ON 跟随 DVDD3318 启动的情况，无法满足 Tpwron ≥ms 要求，可以采用板级加 RC 延时电路解决，RC 常数要大于等于 20k×220nF=4.4ms≈5ms。

下电时序说明：

当电源 VBAT_IN、AVDD33、DVDD3318 正常供电，通过拉低 PWR_ON 管脚控制芯片复位时，PWR_ON 电压要低于 1.4V 才能重新拉高启动芯片。
当芯片整体掉电时，需要保证 VBAT_IN、AVDD33、DVDD3318 和 PWR_ON 电压残压低于 800mV，才能重新上电（重新上电需要满足上电时序要求）。
芯片 VBAT 采用 5V 方案时，VBAT 小于 3.4V，LDO33 输出的 3.3V 开始掉电。

注意

硬件设计时，请严格遵循上述上下电时序约束。如果应用场景无法满足芯片上下电规格要求，例如电源上电时序慢、供电电压不稳定及快速上下电等场景，建议硬件方案增加复位芯片设计，监测芯片3V3电压并控制PWR_ON，保障芯片正常运行。详细请查看《WS63硬件模组参考设计》。

符号	描述	最小值	典型值	最大值	单位
VBAT_IN	VBAT_IN 输入电源	3.0	3.3/5	5.25	V
DVDD3318	IO 输入电源	1.62	1.8/3.3	3.63	V
