PCB 设计建议

叠层和布局

WS63 系列芯片封装为 QFN40，规格大小为 5mm × 5 mm ，PCB 支持 2/4 层板，支持器件单面贴设计。

• 两层板分层设计建议：

  - TOP 层：信号走线，信号线和电源线尽量走 TOP 层。

  - BOTTOM 层：地平面层，尽量保持地平面的完整。

• 四层板分层设计建议：

  - TOP 层：信号走线，信号线尽量走 TOP 层。

  - 内一层：地平面层，保持一个完整的地平面层。

  - 内二层：电源平面层，电源走线尽量走第三层，且电源之间需要用地隔开。

  - BOTTOM 层：可以走少量的信号线，尽量保持 BOTTOM 层为一个完整的地平面层。

• PCB 设计注意事项:

  - 推荐 PCB 板厚 On Board 方案一般≥1mm，防止翘曲，过孔 8/18 mil。

  - PCB 典型材料 FR4 介电常数为 4.0~4.3，表层铜箔厚度建议为 1.2mil (0.5oz+plating)，PCB 板厚度一般≥1.0mm，典型值为 1.2mm，可选用 1.0mm。

  - 2 层板设计中，EPAD 和外部地用细线连通，改善 RF 回流。

常用的叠层设计和阻抗控制可参考表 4-1。

表4-1 2 层板 1.0mm 参考叠层信息

层标识	设计要求层叠图示	设计要求介质厚度(oz/mil)	PCB厂家设计调整介质厚度(oz/mil)	PCB厂家设计调整层叠图示
Art 1	0.5oz+plating		0.5oz+plating
	CORE	35.4	34.06	CORE
Art 2	0.5oz+plating		0.5oz+plating
板厚	客户设计板厚:1.0±0.10 mm		厂家理论板厚:1.0±0.10 mm

表4-2 单线线宽、阻抗、参考层控制信息参考

层标识	设计线宽	设计阻抗	调整线宽	调整阻抗	参考层
Art 1	5/19/5(到地距离/线宽/到地距离)	50±10%	5/19/5(到地距离/线宽/到地距离)	50±10%	L1&L2

注：线宽的计量单位为 mil，阻抗的计量单位为 Ω 。

表4-3 4 层板 1.2mm 参考叠层信息

层标识	设计要求层叠图示	设计要求介质厚度(oz/mil)	PCB厂家设计调整介质厚度(oz/mil)	PCB厂家设计调整层叠图示
Art 1	0.5oz+plating		0.5oz+plating
	PP	8.2	10.88	PP
Art 2	1oz		1oz
	CORE	23.8	18	CORE
Art 3	1oz		1oz
	PP	8.2	10.88	PP
Art 4	0.5oz+plating		0.5oz+plating
板厚	客户设计板厚:1.2±0.12 mm		厂家理论板厚:1.2±0.12 mm

表4-4 单线线宽、阻抗、参考层控制信息

信号层	接地层	阻抗目标	阻抗公差	设计线宽(mil)	距铜(mil)
L1	L1&L2	L1&L2	10%	11	6

Fanout 封装设计建议

四层板 Fanout 如图 4-1 所示。

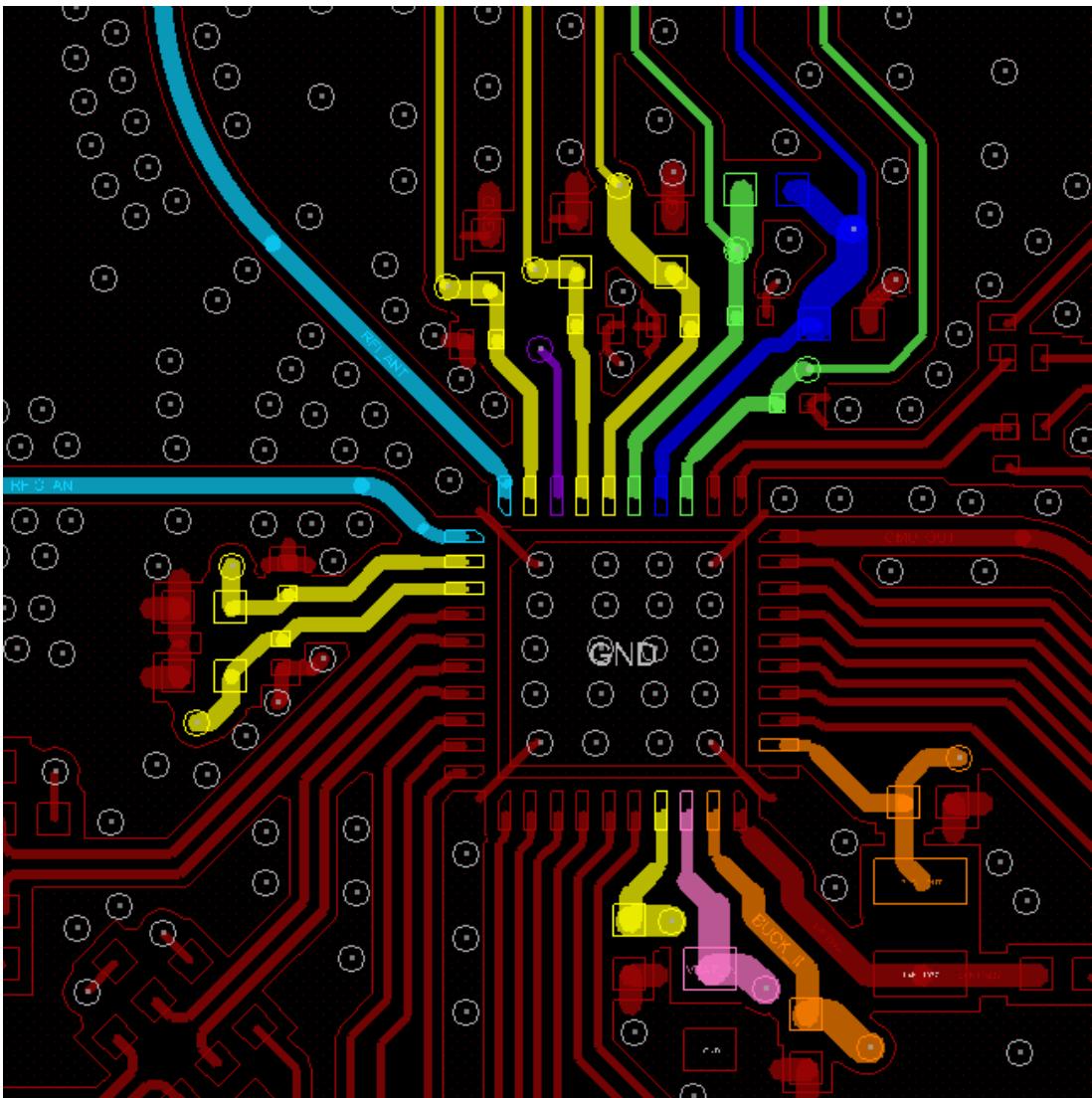

图4-1 PCB 四层板 Fanout 参考设计

其中：

• 黄色：AVDD33_RF0，AVDD33_RF1，AVDD33_RF2，AVDD33_0，AVDD33_1，VDD33_OUT

• 绿色：IOLDO18，VDD_DIG

• 紫色: PWR_ON

• 深蓝色：DVDD3318

• 淡蓝色：RF_ANT，RFIO_ANT

• 橙色：BUCK_IN，BUCK_OUT

• 粉色：VBAT_IN

PCB 布局

应用支持 On Board 和模组两种方案。

• On Board 方案

  - 支持 2 层板设计。

  - On Board 可双面贴片，空间允许可以选择 0402 封装，空间不足可选择 0201 封装（inch）。

• 模组

  - 建议用 2 层板。

  - 贴片器件建议用 0201 封装 (inch)。

PCB 设计以模组两层板为例，参考设计如图 4-2 和图 4-3 所示。

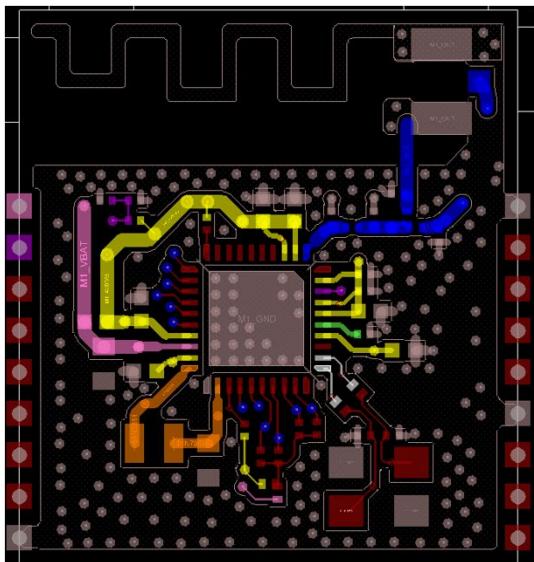

图4-2 LDO 供电方案模组 PCB 布局参考

TOP VIEW

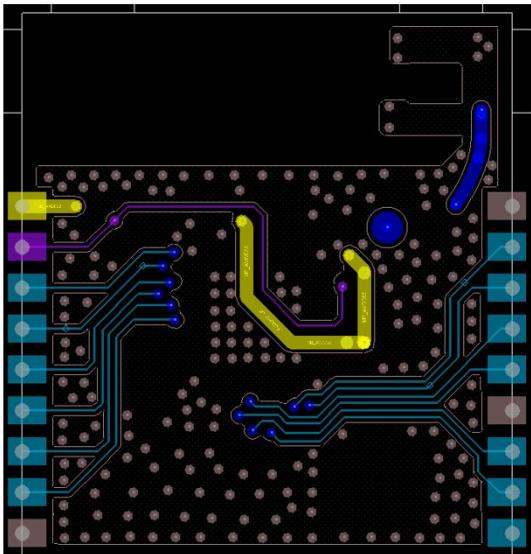

BOTTOM VIEW

其中：

• 黄色：AVDD33_RF0，AVDD33_RF1，AVDD33_RF2，AVDD33_0，AVDD33_1，VDD33_OUT，DVDD3318，BUCK_IN，VBAT_IN

• 绿色：IOLDO18，VDD_DIG

• 紫色: PWR_ON

• 深蓝色：RFIO_ANT

• 橙色: BUCK_OUT

• 白色：XIN，XOUT

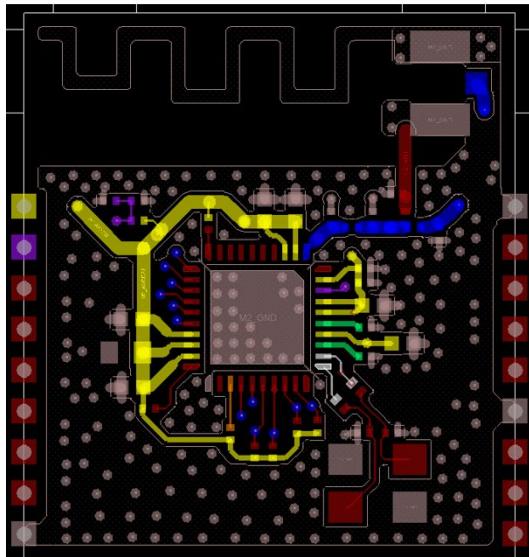

图4-3 BUCK 供电方案模组 PCB 布局参考

TOP VIEW

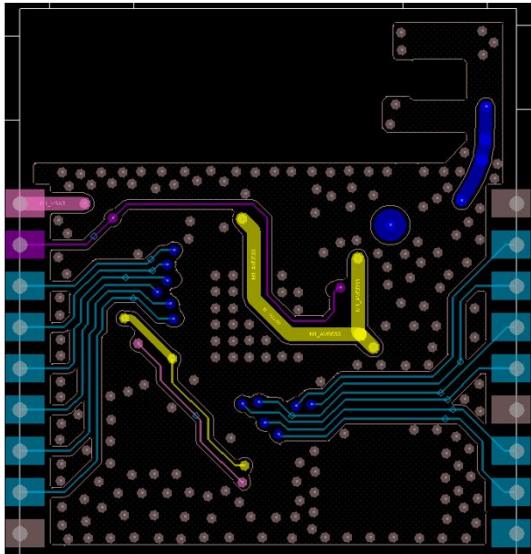

BOTTOM VIEW

其中：

• 黄色：AVDD33_RF0，AVDD33_RF1，AVDD33_RF2，AVDD33_0，AVDD33_1，VDD33_OUT，DVDD3318

• 绿色：IOLDO18，VDD_DIG

• 紫色：PWR_ON

• 深蓝色：RFIO_ANT

• 橙色：BUCK_IN，BUCK_OUT

• 粉色：VBAT_IN;

说明

通常RF器件布局比较紧凑，这样会导致近芯片侧π型LC滤波网络的两个接地电容的接地过孔靠的比较近，这样会影响到RF的谐波抑制性能，建议两个接地电容分布在RF走线的两边，这样可以提高RF电路的谐波抑制效果。

电源

• 电源走线宽度需要满足“3.2.2 电源规格”中的建议电流值，建议按照100mA/4mil的通流能力来设计。

• 所有电源走线需先经过滤波电容再到对应的芯片管脚，滤波电容靠近被滤波芯片管脚放置。电容就近接地，避免长走线引入电感效应。

• RF 电源对外干扰较大，需远离模拟电源和敏感信号。RF 电源各个管脚需要有各自的滤波电容，经过各自的滤波电容后分别走线，避免振荡问题。

• AVDD33 电源走线支持串行走线，但星型走线可以带来更好的性能，图 4-4 黄色走线即为星形走线，深蓝色为 RFIO_ANT 走线。

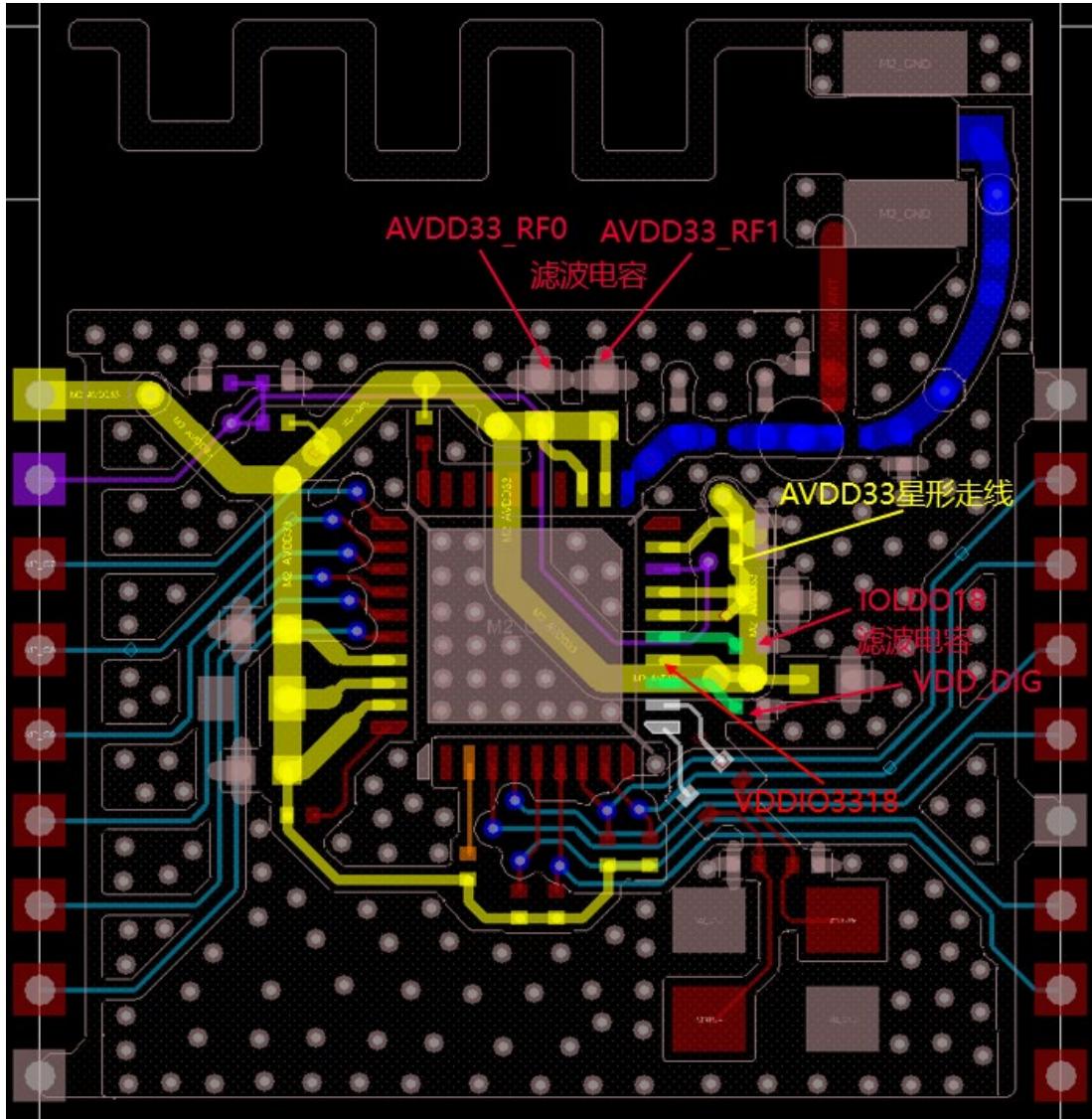

AVDD33 电源走线（黄色）、DVDD3318、IOLDO18 及 VDD_DIG 上的滤波电容摆放位置如图 4-4 所示。

图4-4 模组两层板电源布线参考

RF 布线指导

• RF 走线控制阻抗 50Ω，线尽量短不允许有锐角和直角。2 层板采用共面波导设计，走线两边包地多打地孔。

• 硬件设计中，如果射频通道上有引入 ESD 风险的点位，例如裸露的射频测试点、金属天线、外接天线座等，在 ESD 风险点靠近芯片侧预留 ESD 电感或 TVS 管，增加 ESD 防护能力。

• EPAD 四个角向外走，建议和表层 GND 连接，以增加隔离度。

• RF 匹配滤波电路的π型匹配电路的电容需要单点接地，不能直接在 TOP 层接地。如果是两层板需要打一个过孔连接到 BOTTOM 层的地，如果是多层板过孔不与中间层的地相连，过孔在中间层需要跟 TOP 层一样做禁空处理。这样处理的过孔相当于一个小电感与电容一起组成一个 LC 电路，起到抑制谐波辐射的目的。过孔的位置分布在 RF 线的两边。

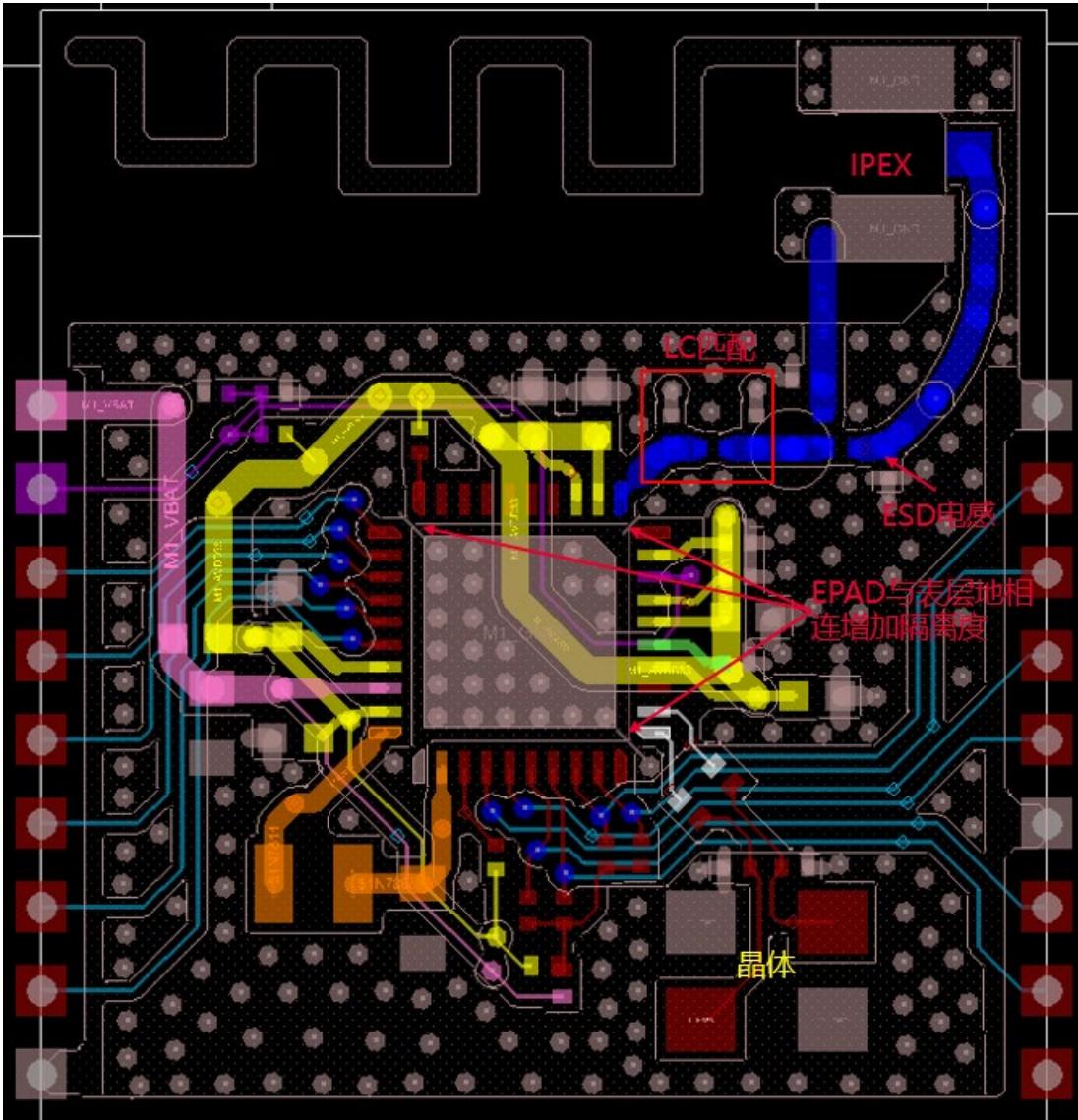

图4-5 RF 布线参考

• RF 远离晶体，参考值>5mm，晶体 XOUT 与 RF 的隔离度优于-55dB。

• RF 走线的 S11 参数需要优于-15dB。

• RFI 和 RFIO 隔离度要求-32dB 以上。

• RF 远离时钟钱、电源线、DDR 和 CPU 等强干扰源。

• 射频走线参考地保证完整，不允许有交叉、换层。若需要换层，换层孔周围打一圈地孔，形成类同轴结构。

• RF connector、滤波电容电感等大焊盘器件，射频信号对应的 PIN 邻层地需挖空（2 层板除外），避免寄生电容效应射频信号耦合到地。

• IPEX 座子 TOP 层和 BOTTOM 需要就近接地并打地孔。

说明

雷达检测模组 PCB 设计约束:

• 雷达模组与整机底板单点接地，避免与整机底板主地大面积连接。

• 雷达模组电源选择低噪声、低纹波的线性电源，或者与整机底板主供电进行滤波隔离。

• 雷达模组贴片的下方整机底板区域禁止走线、铺铜。

• 雷达模组射频走线避免走在靠近整机底板贴片的电气层，例如常规设计中，模组射频走线不要走BOTTOM层，消除底板噪声耦合到模组射频通道的风险。

• 雷达模组接口插针远离天线放置，插针选择L型侧接类型，焊接建议选用表贴方式，垂直板面的金属高度尽量短。

时钟布线指导

• 远离天线禁布区，参考值>10mm；远离数据线，参考值>5mm。

• 晶体及其走线远离噪声源和热源。WiFi 系统对时钟要求很高，噪声源（例如 RF、BUCK）会引起系统相噪变差，热源辐射会造成晶体温漂。

• XIN/XOUT 信号走线尽量短，做过孔和包地处理。

• PCB 空间受限的场景，时钟可能会耦合 RF 干扰到芯片内部，建议在 XIN、XOUT 走线靠近芯片端串接一个 0Ω电阻用于调试。

• PCB 为 4 层板时，晶体的 GND pad 建议在 TOP 层和其他地分割，通过过孔连接到主地，防止单板上的器件发热影响时钟精度。

GND 布线指导

EPAD 四个角向外走 GND 线，和表层 GND 连接。

EPAD 过孔建议打 6×6 个。两层板受空间限制，EPAD 对应的 BOTTOM 层分 2 个区域。

整机尽量保留一个完整地平面，保证各芯片信号良好共地和回流，完善地孔，避免孤立铜皮出现。

屏蔽罩

TBD
