GPIO (General Purpose Input/Output) 按键 → BLE (Bluetooth Low Energy) 键盘 — HID (Human Interface Device) over GATT (Generic Attribute Profile) Boot 模式

前置阅读：Hello Notify

学习目标

  • 理解 BLE HID over GATT（的工作原理——HID Service（0x1812）的标准 Characteristic 布局
  • 掌握 Boot Keyboard Input Report 的 8 字节格式——Modifier + Reserved + 6 个按键码
  • 掌握 GPIO 按键消抖、长按自动重复的实现
  • 能够在 WS63 上实现一个 GPIO 按键驱动的 BLE 键盘

基本概念

HID over GATT

BLE 上的 HID 通过 GATT 协议承载。设备作为 GATT Server，注册标准 HID Service (UUID (Universally Unique Identifier) 0x1812)，PC / 手机作为 Client 发现服务后，通过 Notify 接收按键 Report。

sequenceDiagram
    participant BTN as GPIO 按键
    participant WS63 as WS63 (Server)
    participant PC as PC (Client)

    WS63->>WS63: 注册 HID Service (0x1812)
    WS63->>WS63: BLE 广播（含 HID UUID + Keyboard 外观）
    PC->>WS63: 扫描发现 → 连接
    PC->>WS63: 服务发现 → 使能 CCCD
    BTN->>WS63: 按键按下
    WS63->>PC: Notify 0x2A22: {keycode=0x4E}
    BTN->>WS63: 按键松开
    WS63->>PC: Notify 0x2A22: {全零 Report}

    opt 长按 > 500ms
        loop 每 80ms
            WS63->>PC: 释放 → 再次按下（模拟重复按键）
        end
    end

HID Service 结构（0x1812）

本案例按 HID over GATT Profile v1.0 §3.3 注册了完整的 7 个 Characteristic：

Characteristic UUID Property 说明
Protocol Mode 0x2A4E Read + Write No Rsp 0 = Boot 模式，1 = Report 模式（本案例固定 Boot）
Report Map 0x2A4B Read 63 字节 USB (Universal Serial Bus) HID 键盘描述符，告诉主机按键布局
Boot Keyboard Input 0x2A22 Read + Notify 8 字节按键 Report，带 CCCD (Client Characteristic Configuration Descriptor)
Boot Keyboard Output 0x2A32 Read + Write + Write No Rsp PC → 设备：控制键盘 LED（CapsLock / NumLock 等）
HID Information 0x2A4A Read HID 版本 1.11 + 国家码 0 + RemoteWake + NormallyConnectable
HID Control Point 0x2A4C Write No Rsp PC → 设备：挂起 / 唤醒

其中 Boot Keyboard Input（0x2A22） 是核心——按键数据通过它 Notify 到 PC。

Boot Keyboard Input Report 格式

8 字节固定长度，定义在 hid_kb_report_t 结构体：

字节 含义
Byte 0 Modifier 修饰键位掩码（Ctrl / Shift / Alt / GUI (Graphical User Interface)）
Byte 1 Reserved，固定 0x00
Byte 2～7 按键码（USB HID Usage ID），最多同时 6 键

例如，按下 Page Down（USB HID Usage ID = 0x4E）：

[0x00, 0x00, 0x4E, 0x00, 0x00, 0x00, 0x00, 0x00]
  ↑      ↑      ↑      └── 其余 4 键为 0
  |      |    Page Down
  |   Reserved
 无修饰键

松开按键时发送全零 Report 表示所有键已释放。

BLE 广播数据

广播包包含三组 AD (Advertising Data) 数据，让 PC 在扫描时就能识别这是一台 BLE 键盘：

AD 数据 内容
Flags（0x01） 0x06 = LE General Discoverable + BR/EDR Not Supported
Complete 16-bit Service UUIDs（0x03） 0x1812（HID）
Appearance（0x19） 0x03C1 (Keyboard)

Scan Response 包含设备名称（CONFIG_BLE_HID_DEVICE_NAME，默认 "ble_hid_btn"）。

涉及 API

API 谁调用 用途 头文件
gatts_register_server() 初始化 注册 GATT Server bts_gatt_server.h
gatts_add_service_sync() 初始化 添加 HID Service（0x1812） bts_gatt_server.h
gatts_add_characteristic_sync() 初始化 添加各 Characteristic bts_gatt_server.h
gatts_add_descriptor_sync() 初始化 添加 CCCD bts_gatt_server.h
gatts_start_service() 初始化 启动 Service bts_gatt_server.h
gatts_notify_indicate() 任务 发送按键 Report（Notify 到 PC） bts_gatt_server.h
gap_ble_set_adv_data() 初始化 设置广播数据（HID UUID + Keyboard 外观） bts_le_gap.h
gap_ble_set_adv_param() 初始化 设置广播参数（间隔、通道） bts_le_gap.h
gap_ble_start_adv() 初始化 开始广播 bts_le_gap.h
gap_ble_set_local_name() 初始化 设置设备名称 bts_le_gap.h
gap_ble_register_callbacks() 初始化 注册 BLE 事件回调 bts_le_gap.h
enable_ble() 初始化 使能 BLE 协议栈 bts_le_gap.h
uapi_gpio_get_val() 按键任务 读取按键 GPIO 电平 gpio.h
osal_msleep() 按键任务 轮询间隔 soc_osal.h

案例说明

案例简介

将 WS63 模拟为一个 BLE 键盘，通过一个 GPIO 按键触发单个 HID 按键码。支持长按自动重复。适用于翻页笔、拍照遥控器、PPT 控制器等单键场景。

功能规格

规格项 说明
Service UUID 0x1812（HID）
Report 模式 Boot Keyboard（Protocol Mode = 0）
Report 格式 8 字节：Modifier(1B) + Reserved(1B) + Keycodes(6B)
按键引脚 CONFIG_BLE_HID_BTN_PIN（默认 GPIO 13），低电平有效
默认按键码 0x4E（Page Down）
轮询率 50Hz（20ms 间隔）
消抖 连续 2 次相同读数才确认状态变化
长按重复 按下 > 500ms 后以 80ms 间隔连续发送按键码
广播间隔 20～30ms
设备名称 "ble_hid_btn"（Kconfig 可配）

案例流程

sequenceDiagram
    participant HW as GPIO 13（按键）
    participant TASK as hid_btn_task
    participant HID as BLE HID Server
    participant PC as PC

    Note over TASK: 初始化：上拉输入
    TASK->>HID: ble_hid_btn_init()
    HID->>HID: 注册 HID Service + 7 个 Characteristic
    TASK->>HID: ble_hid_adv_start()
    HID->>HID: 广播（HID UUID + Keyboard 外观）

    PC->>HID: 连接 + 发现 HID Service
    PC->>HID: 使能 0x2A22 的 CCCD

    loop 每 20ms 轮询
        HW->>TASK: 按键按下（低电平）
        TASK->>TASK: 消抖确认
        TASK->>HID: send_report({keycode=0x4E})
        HID->>PC: Notify: 0x00 0x00 0x4E 0x00...

        alt 长按 > 500ms
            TASK->>HID: send_report(全零) → send_report({0x4E})
            HID->>PC: 释放 → 再次按下（重复）
        else 松开
            TASK->>HID: send_report({全零})
            HID->>PC: Notify: 全零（按键释放）
        end
    end

    opt PC 断开连接
        HID->>HID: auto re-advertise
    end

案例操作指导

第一步：编译

确保 .config 中包含：

CONFIG_SAMPLE_SUPPORT_BLE_HID_BTN=y
CONFIG_BLE_HID_BTN_PIN=13
CONFIG_BLE_HID_BTN_KEYCODE=78
CONFIG_BLE_HID_BTN_LONGPRESS=y
CONFIG_BLE_HID_DEVICE_NAME="ble_hid_btn"


fbb build ws63-liteos-app

更多编译选项请参考 构建操作。

第二步：硬件接线

按键一端接 CONFIG_BLE_HID_BTN_PIN（默认 GPIO 13），另一端接 GND。芯片内部已使能上拉，无需外接上拉电阻。

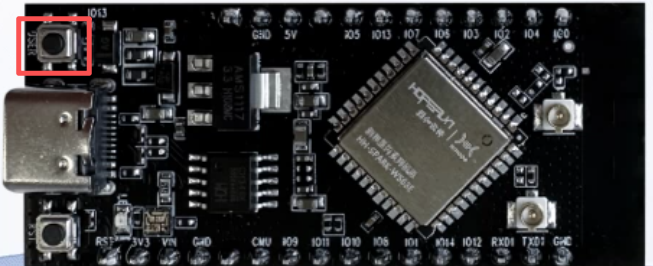

GPIO 13 按键接线

第三步：烧录

fbb flash ws63-liteos-app

更多烧录选项请参考 构建操作。

第四步：验证

  1. 上电，WS63 开始 BLE 广播
  2. PC 打开蓝牙设置，搜索设备，找到 "ble_hid_btn"
  3. 连接配对
  4. 打开文本编辑器或浏览器
  5. 按下 GPIO 13 按键 → 页面执行 Page Down（0x4E）
  6. 长按 > 0.5 秒 → 连续翻页
  7. 松开 → 停止

关键配置

配置项 默认值 说明
CONFIG_BLE_HID_BTN_PIN 13 按键 GPIO 引脚，低电平有效，按键接 GND
CONFIG_BLE_HID_BTN_KEYCODE 78（0x4E = Page Down） HID 按键码。常用：0x4B=PageUp, 0x2C=Space, 0x28=Enter, 0xE9=VolUp, 0xEA=VolDown
CONFIG_BLE_HID_BTN_LONGPRESS y 启用长按自动重复。关闭则每次按下仅触发一次
CONFIG_BLE_HID_DEVICE_NAME "ble_hid_btn" BLE 设备名称，PC 蓝牙搜索时显示

代码详解

文件结构

src/application/samples/bt/ble/ble_hid_btn/
├── inc/
│   ├── ble_hid_btn.h               # API 声明 + hid_kb_report_t 结构体
│   └── ble_hid_adv.h               # 广播 API
├── src/
│   ├── ble_hid_btn.c               # GATT Server — HID Service 注册
│   ├── ble_hid_btn_sample.c        # 主入口 + 按键轮询任务
│   └── ble_hid_adv.c               # BLE 广播（ADV + Scan Response）
├── Kconfig
└── CMakeLists.txt

HID Report 结构体

typedef struct __attribute__((packed)) {
    uint8_t modifiers;      /* Ctrl/Shift/Alt/GUI 位掩码 */
    uint8_t reserved;       /* 固定 0x00 */
    uint8_t keys[6];        /* 最多 6 个按键码 */
} hid_kb_report_t;

BLE HID 服务注册

ble_hid_btn_init() 按以下顺序完成初始化：

  1. gap_ble_register_callbacks() — 注册 GAP (Generic Access Profile) 回调（广播状态、连接状态）
  2. gatts_register_callbacks() — 注册 GATT 回调（读/写/MTU）
  3. enable_ble() — 使能 BLE 协议栈，触发 cbk_ble_enable
  4. 在 cbk_ble_enable 中注册 GATT Server → 构建 HID Service 树

构建 Service 的关键代码：

/* 1. 添加 HID Service */
gatts_add_service_sync(server_id, &svc_uuid, true, &svc_handle);

/* 2. Protocol Mode 0x2A4E — Read + Write No Rsp */
add_chara(0x2A4E, READ | WRITE_NO_RSP, READ_PERM | WRITE_PERM, &mode, 1, NULL);

/* 3. Report Map 0x2A4B — Read only, 63-byte descriptor */
add_chara(0x2A4B, READ, READ_PERM, g_report_map, 63, NULL);

/* 4. Boot KB Input 0x2A22 — Read + Notify, with CCCD */
add_chara_with_cccd(0x2A22, READ | NOTIFY, READ_PERM, zero_report, 8,
                    &g_input_val_handle, NULL);

/* 5. Boot KB Output 0x2A32 — Read + Write + Write No Rsp */
add_chara(0x2A32, READ | WRITE | WRITE_NO_RSP, READ_PERM | WRITE_PERM, &zero, 1, NULL);

/* 6. HID Information 0x2A4A — Read only */
add_chara(0x2A4A, READ, READ_PERM, g_hid_info, 4, NULL);

/* 7. HID Control Point 0x2A4C — Write No Rsp */
add_chara(0x2A4C, WRITE_NO_RSP, WRITE_PERM, &zero, 1, NULL);

gatts_start_service(server_id, svc_handle);

发送按键 Report

ble_hid_btn_send_report() 通过 gatts_notify_indicate() 将 8 字节 Report 发送到 PC：

errcode_t ble_hid_btn_send_report(const hid_kb_report_t *report)
{
    if (!g_connected || report == NULL) { return ERRCODE_FAIL; }

    gatts_ntf_ind_t param = { 0 };
    param.attr_handle = g_input_val_handle;           /* 0x2A22 的 value handle */
    param.value       = (uint8_t *)report;
    param.value_len   = sizeof(hid_kb_report_t);
    gatts_notify_indicate(g_server_id, g_conn_id, &param);
    return ERRCODE_SUCC;
}

按键轮询任务（50Hz）

static int hid_btn_task(const char *arg)
{
    /* 初始化 GPIO：输入 + 上拉，按键接 GND */
    uapi_pin_set_mode(pin, HAL_PIO_FUNC_GPIO);
    uapi_gpio_set_dir(pin, GPIO_DIRECTION_INPUT);
    uapi_pin_set_pull(pin, PIN_PULL_TYPE_UP);

    while (1) {
        osal_msleep(20);  /* 50Hz 轮询 */

        bool raw = (uapi_gpio_get_val(pin) == GPIO_LEVEL_LOW);  /* 低电平 = 按下 */

        /* 消抖：连续 2 次相同读数才确认 */
        if (raw == last_stable) { debounce = 0; }
        else {
            debounce++;
            if (debounce >= 2) { last_stable = raw; debounce = 0; }
        }

        if (last_stable && !pressed) {
            /* 边沿：松开 → 按下 — 发送按键码 */
            report.keys[0] = CONFIG_BLE_HID_BTN_KEYCODE;
            ble_hid_btn_send_report(&report);

#if CONFIG_BLE_HID_BTN_LONGPRESS
        } else if (last_stable && pressed) {
            /* 保持在按下状态 > 500ms — 自动重复 */
            if (elapsed >= 500 && !sent_repeat) {
                ble_hid_btn_send_report(&REPORT_RELEASE);  /* 先释放 */
                ble_hid_btn_send_report(&report);           /* 再次按下 */
                sent_repeat = true;
            }
#endif
        } else if (!last_stable && pressed) {
            /* 边沿：按下 → 松开 — 发送全零释放 */
            ble_hid_btn_send_report(&REPORT_RELEASE);
        }
    }
}

长按自动重复的机制是：释放 → 再按下，模拟两次 Report 交替。PC 端收到后表现为连续按键。

连接断开的自动恢复

连接断开后，自动重新广播，让 PC 可以再次连接：

static void cbk_conn_state_change(...)
{
    g_connected = (conn_state == GAP_BLE_STATE_CONNECTED);
    if (!g_connected) {
        ble_hid_adv_restart();  /* 断开后重新广播 */
    }
}
