接口时序

UART 时序

WS63 系列芯片支持 3 组 UART 接口，其中 UART0 口支持两线连接（RXD、TXD），不支持流控模式，最大波特率 2Mbit/s。UART1/UART2 支持四线的协议（RXD、TXD、CTS、RTS），其中 RXD 和 TXD 用于数据传送，RTS 和 CTS 用于流控，最大波特率 5Mbit/s。UART 接口支持多种波特率，波特率大小和传送速率之间成正比关系，其速率可以通过寄存器进行配置。串口发送波特率误差小于 0.5%，串口接收波特率误差容忍度小于 1.5%，UART 接口的时序如图 8-1 所示。

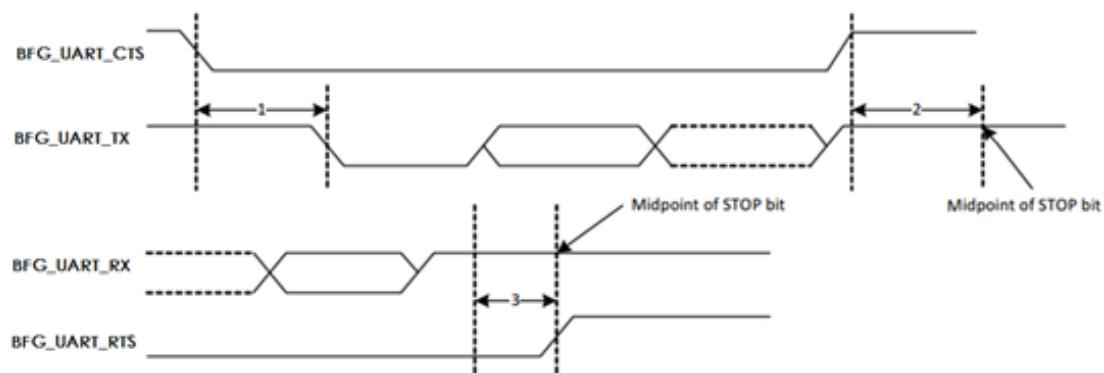

图8-1 UART 接口时序图

注：图中虚线的信号上升沿按照 0.7 × VDD ，下降沿按照 0.3 × VDD 选取。

其中：

标注 1 为 CTS 信号拉低到 TXD 信号有效的最大延时。
标注2为结束位的中点到CTS信号拉高需要保持的最大时间。
标注3为结束位的中点到RTS信号拉高的最大延时。

UART 时序约束如表 8-1 所示。

表8-1 UART 时序约束表

Ref No	Characteristics	Min.	Typical	Max.	Unit
1	CTS low to TXD valid	-	-	1.5	Bit Periods
2	CTS high before mid of stop bit	-	-	0.5	Bit Periods
3	Mid of stop bit to RTS high	-	-	0.5	Bit Periods

I2C 时序

I2C 接口只支持 master 模式，接口传输时序如图 8-2 所示。

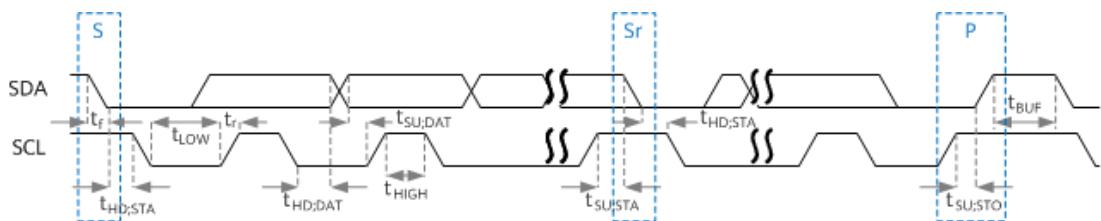

图8-2 I2C 传输时序图

I2C 接口时序参数如所示。

表8-2 I2C 接口时序参数表

参数	符号	标准模式最小值	标准模式最大值	快速模式最小值	快速模式最大值	单位
SCL时钟频率	f_SCL	-	100	-	400	kHz
启动保持时间	t_HD;STA	4.0	-	0.6	-	μs
SCL低电平周期	t_LOW	4.7	-	1.3	-	μs
SCL高电平周期	t_HIGH	4.0	-	0.6	-	μs
启动建立时间	t_SU;STA	4.7	-	0.6	-	μs
数据保持时间	t_HD;DAT	0	3.45	0	0.9	μs
数据建立时间	t_SU;DAT	250	-	100	-	ns
SDA、SCL上升时间	t_r	-	1000	20+0.1C_b	300	ns
SDA、SCL下降时间	t_f	-	300	20+0.1C_b	300	ns
结束建立时间	t_SU;STO	4.0	-	0.6	-	μs
开始与结束之间的总线释放时间	t_BUF	4.7	-	1.3	-	μs
总线负载	C_b	-	400	-	400	pF
低电平噪声容限	V_nL	0.1V_DD	-	0.1V_DD	-	V
高电平噪声容限	V_nH	0.2V_DD	-	0.2V_DD	-	V

I2S 时序

I2S 接口支持 Master/Slave 模式，接口时序 TBD。

SPI 时序

说明

以下缩略语或字母含义：

• MSB: Most Significant Bit

• LSB: Least Significant Bit

• SPI_CK(0): spo=0

• SPI_CK(1): spo=1

标准 SPI 接口（SPI0）支持 Master/Slave 模式，接口时序如图 8-3 所示。

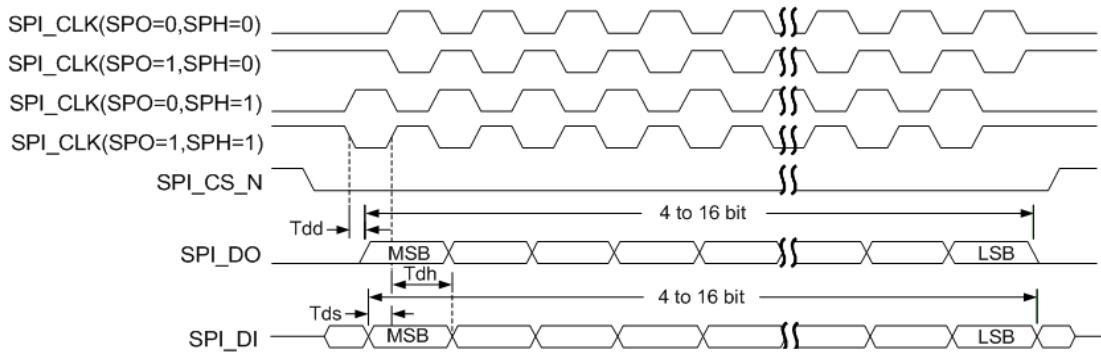

图8-3 SPI接口时序图

注：用作 Master 时，时钟周期最小值为 80ns；用作 Slave 时，时钟周期最小值为 80ns。

SPO（SPICLKOUT Polarity）表示 SPICLKOUT 极性，SPH（SPICLKOUT Phase）表示 SPICLKOUT 相位。

表8-3 SPI接口时序参数表

参数	符号	最小值	最大值	单位
输出数据延迟	T_dd	0	17.5	ns
输入控制信号建立时间(master)	T_ds	4	-	ns
输入控制信号保持时间(master)	T_dh	1.6	-	ns
输入控制信号建立时间(slave)	T_ds	4	-	ns
输入控制信号保持时间(slave)	T_dh	1	-	ns

QSPI 接口（SPI1）只支持 Master 模式，不支持 XIP，接口时序 TBD。
